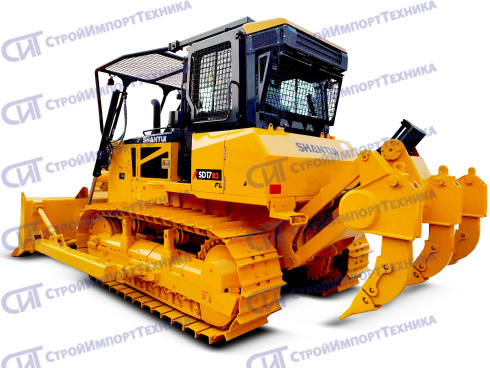

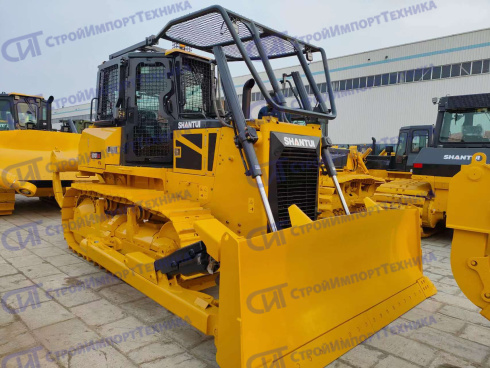

Гидромеханический бульдозер SD17B3 FL
SD17B3 FL – бульдозер с электронным управлением гидромеханической трансмиссией
PPC (Proportional Pressure Сontrol) – гидравлическое управление рабочим оборудованием
Гидромеханический бульдозер нового поколения для работы в лесной и лесозаготовительной промышленности изготовлен в соответствии с современными стандартами качества, отвечает международным требованиям безопасности.
Применяется для послойной разработки и перемещения грунтов различных категорий, а также для предварительно разрыхленных скальных грунтов.
Используется для планировки строительных площадок, возведения насыпей, разработки выемок котлованов, нарезки террас на косогорах, разравнивания грунта, отсыпаемого другими машинами, копания траншей под фундаменты и коммуникации, засыпки рвов, ям, траншей, котлованов и пазух фундаментов зданий, расчистки территорий от снега, камней, отходов лесозаготовок и строительного мусора.
Бульдозер отличается простотой конструкции, надежностью и экономичностью в эксплуатации, высокой производительностью, мобильностью и универсальностью.
| МАССА | |
| Масса, кг | 19230 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Длинна, мм | 6925 |
| Ширина, мм | 3455 |
| Высота, мм | 3320 |
| ДВИГАТЕЛЬ | |
| Модель | Weichai WD10G190E214 |
| Тип | дизель с турбонаддувом |
| Расположение цилиндров | рядное |
| Количество цилиндров – диаметр х ход поршня | 6 - 126 х 130 мм |
| Впрыск топлива | прямой |
| Экологический стандарт | EPA Tier 2 и EU Stage 2 |
| Рабочий объём, л | 9,726 |
| Мощность (полная) | 140 кВт (190 л.с.) при 1900 об/мин |
| Мощность (полезная) | 127 кВт (172 л.с.) при 1900 об/мин |
| Максимальный крутящий момент | 900 Нм при 1300 - 1500 об/мин |
| Минимальный расход топлива (г/кВтч) | 194 |
| Система охлаждения | водяное охлаждение, механический привод вентилятора |
| ТРАНСМИССИЯ | |
| Тип | Гидромеханическая трансмиссия, три передачи вперёд и три передачи назад, изменение направления движения и скорости с возможностью предустановки осуществляется джойстиком |
| Скорость движения вперёд, км/ч | 0 - 3,5/ 0 - 6,2/ 0 - 10,6 |
| Скорость движения назад, км/ч | 0 - 4,5/ 0 - 8,0/ 0 - 13,1 |
| Тяговое усилие, кН | 257 |
| Гидротрансформатор | Трёхэлементный, одноступенчатый, однофазный |
| Коробка переключения передач | Планетарная коробка переключения передач, электронное управление, переключение передач под нагрузкой, принудительная смазка |
| Главная передача | Одноступенчатая, спирально-коническая передача, смазка разбрызгиванием |
| Поворот | Многодисковая фрикционная муфта в масляной ванне, постоянно разомкнутого типа |
| Тормозная система | Ленточного типа в масляной ванне с гидравлическим приводом |
| Бортовая передача | Двухступенчатая, с прямозубыми цилиндрическими шестернями постоянного зацепления, смазка разбрызгиванием |
| ХОДОВАЯ ЧАСТЬ | |
| Тип | Полужёсткая подвеска с балансирной балкой, А-образная тележка |
| Башмак | с одиночным грунтозацепом |
| Количество башмаков, шт | 39 (с каждой стороны) |
| Ширина башмака, мм | 560 |
| Длина пятна контакта гусеницы с грунтом (мм) | 2635 |
| Высота грунтозацепа, мм | 65 |
| Межцентровое расстояние гусеницы, мм | 1880 |
| Шаг звена, мм | 203 |
| Поддерживающие катки, ш | 2 (с каждой стороны) |
| Опорные катки, шт | 7 (с каждой стороны) |
| Давление на грунт, кПа | 59 |
| Радиус разворота, мм | 4416 |
| Допустимый преодолеваемый уклон, град | 30 |
| ОТВАЛ | |
| Тип | прямой, с гидравлическим перекосом |
| Объём, куб.м. (по стандарту ISO 9246:1988) | 3,5 |
| Ширина, мм | 3455 |
| Высота, мм | 1149 |
| Угол резания грунта, град | 55±3 |
| Заглубление, мм | 540 |
| Высота подъёма, мм | 1010 |
| РЫХЛИТЕЛЬ | |
| Тип | параллелограмм |
| Количество зубьев, шт | три |
| Масса, кг | 1631 |
| Глубина рыхления, мм | 572 |
| Высота подъёма, мм | 592 |
| Задний угол съезда бульдозера (при максимально поднятом рыхлителе), град | 32,1 |
| ЗАПРАВОЧНЫЕ ОБЪЁМЫ | |
| Топливный бак (л) | 338 |
| Система охлаждения двигателя (л) | 56 |
| Система смазки двигателя (л) | 24 |
| Гидравлический бак (л) | 70 |
| Трансмиссия (л) | 52 |
| Главная передача (л) | 70 |
| Бортовая предача (л) | 21 (с каждой стороны) |
| Трансмиссия | гидромеханическая |
| Управление ходовой частью | электрическое PCCS (Palm Command Control System) |
| Управление рабочим оборудованием | гидравлическое PPC (Proportional Pressure Сontrol) |
| Органы управления | Джойстик (левый) – управление ходовой частью Джойстик (правый) – управление рабочим оборудованием |
| Отвал | Прямой |
| Объем отвала | 3,5 куб.м. (ISO 9246:1988) |
| Тип рыхлителя | параллелограмм |
| Двигатель | |
| Двигатель | WEICHAI WD10G190E214 |
| Экологический стандарт | Tier - 2 (Евро2) |
| Полная мощность | 140 кВт (188 л.с.) при 1900 об/мин |
| Полезная мощность | 127 кВт (172 л.с.) при 1900 об/мин |
| Число цилиндров | 6 |
| Рабочий объем, л | 9,726 |

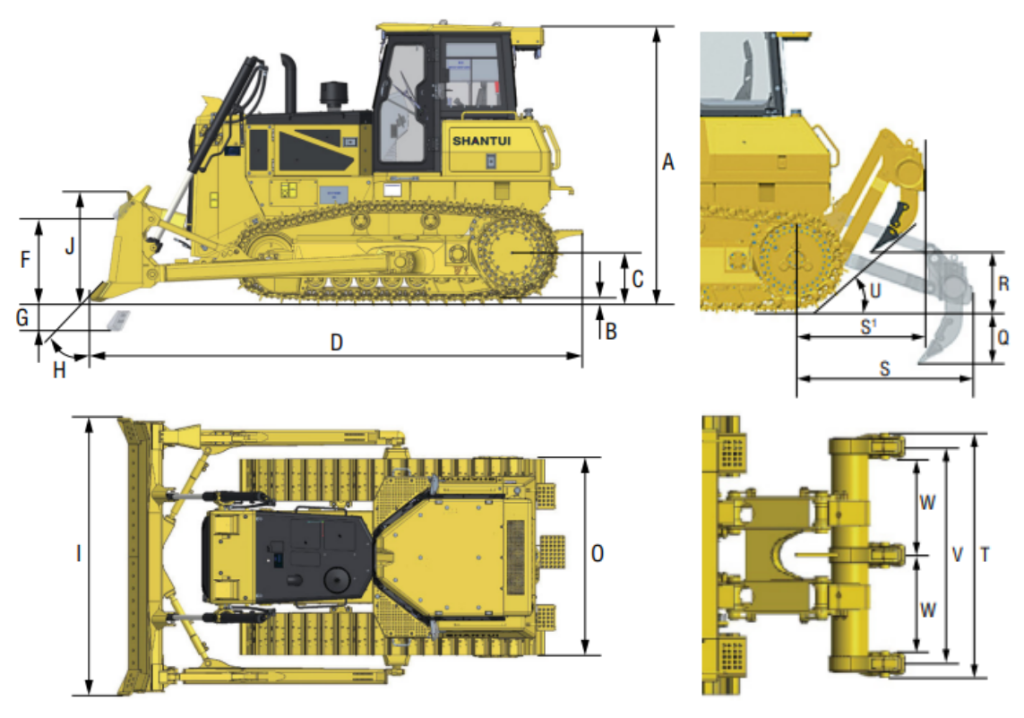

| A |
Высота бульдозера |
мм | 3320 |
| B |
Высота грунтозацепа |
мм | 65 |
| C |
Дорожный просвет |
мм | 400 |
| D |
Длина бульдозера (с тягово-сцепным устройством) |
мм | 5345 |
| F |
Максимальная высота подъёма отвала |
мм | 1010 |
| G |
Максимальная глубина резания грунта отвалом |
мм | 540 |
| H |
Угол резания отвалом |
град | 55±3 |
| I |
Ширина отвала |
мм | 3455 |
| J |
Высота отвала |
мм | 1149 |
| O |
Ширина бульдозера по внешней стороне гусеничных башмаков (базовая комплектация) |
мм | 2440 |
| Q |
Максимальная глубина рыхления |
мм | 572 |
| R |
Максимальная высота подъёма рыхлителя |
мм | 592 |
| S |
Длина рыхлителя (при рыхлении на масимальную глубину) |
мм | 1580 |
| S´ |
Длина рыхлителя (при максимальном подъёме) |
мм | 1459 |
| T |
Ширина рыхлителя |
мм | 2080 |
| U |
Задний угол съезда бульдозера (при максимальном подъёме рыхлителя) |
град | 32,1 |
| V |
Ширина рыхления |
мм | 1900 |
| W |
Расстояние между зубьями |
мм | 950 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
| Двигатель Weichai WD10G190E214 (EPA Tier 2 и EU Stage 2) |
| Отвал прямой с гидравлическим перекосом 3,5 куб.м. (ISO 9246:1988) |

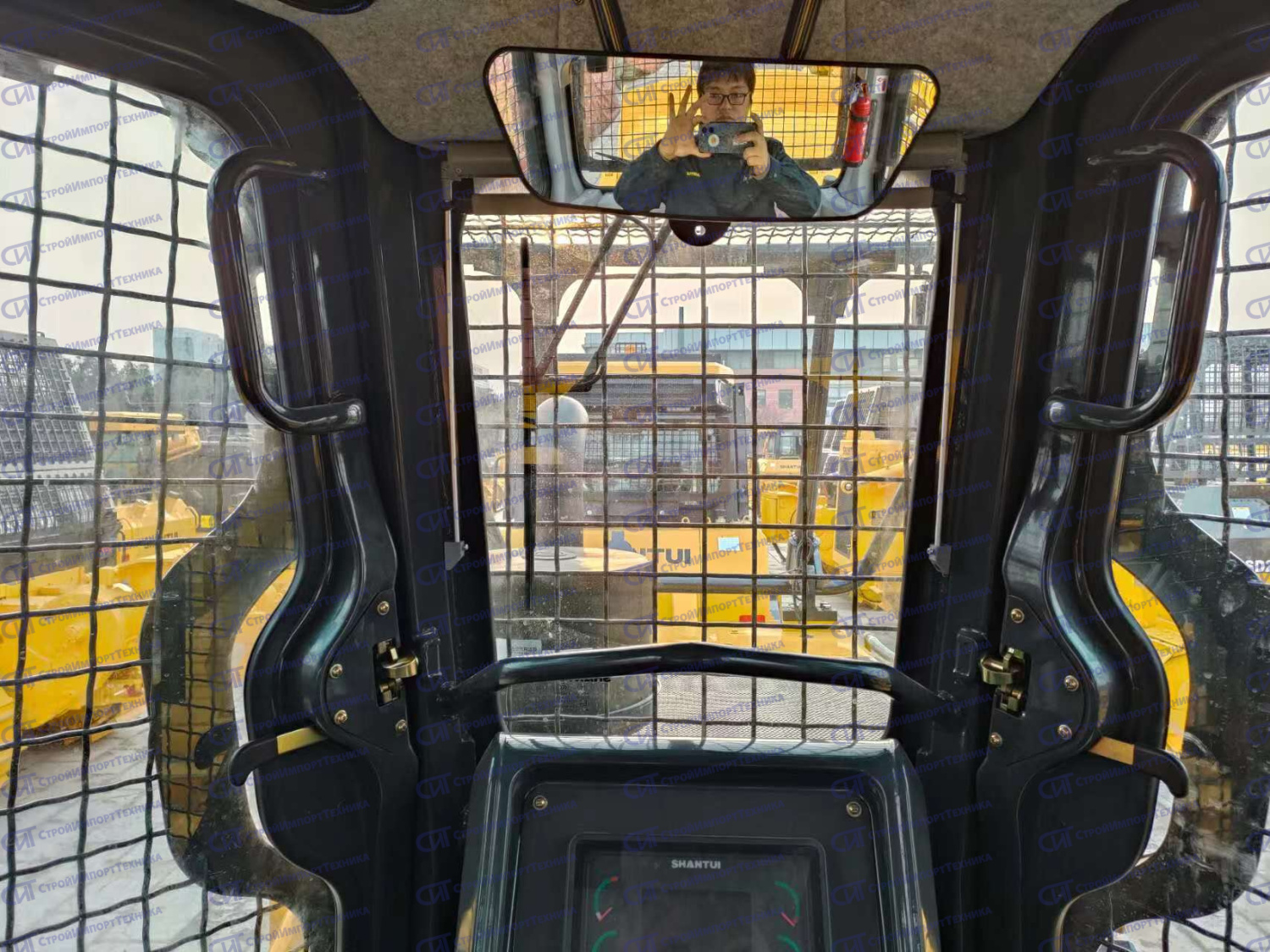

| Кабина с интегрированной системой безопасности ROPS/FOPS |

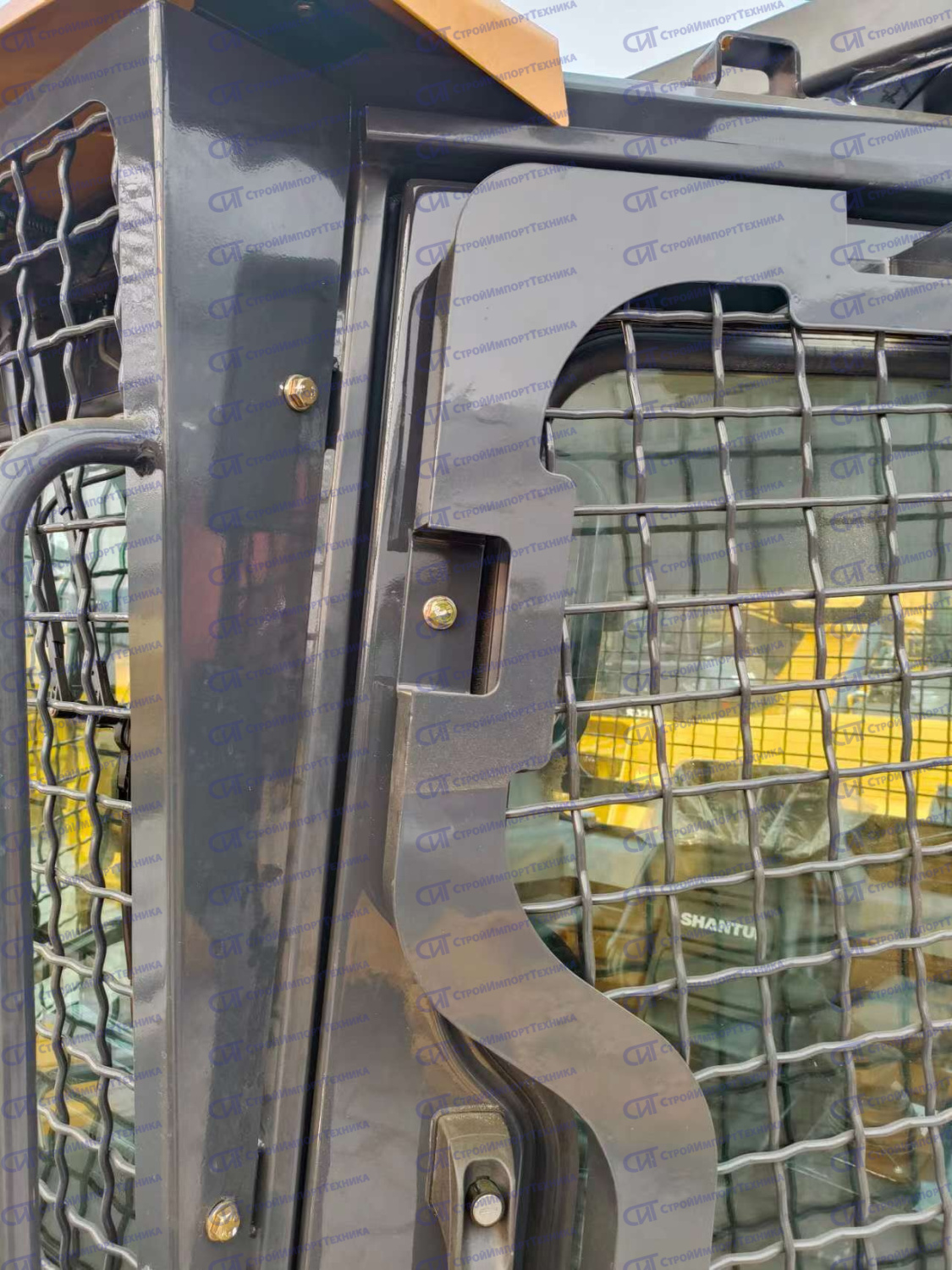

| Съёмные: защита капотной части и защитные решётки стёкол кабины |
| Джойстик - электрогидравлическое управление ходовой частью |
| Джойстики - гидравлическое управление рабочим оборудованием PPC (Proportional Pressure Control) |
| Панель контрольно-измерительных приборов с цветным LCD дисплеем на русском языке |
| Кондиционер, отопитель кабины (основной + дополнительный) |
| FM/AM радиоприёмник (Bluetooth, USB) с динамиками |
| Солнцезащитная шторка переднего стекла |
| Стеклоочиститель и стеклоомыватель переднего и заднего стекла кабины |
| Стеклоочиститель и стеклоомыватель левой и правой двери кабины |
| Заднее стекло кабины с электрическим обогревом |
| Сиденье оператора, оборудованное ремнём безопасности |
| Переднее освещение LED фары 2 шт |
| Заднее освещение LED фары 2 шт |
| Рыхлитель три зуба |
| Башмак с одним грунтозацепом 560 мм. |

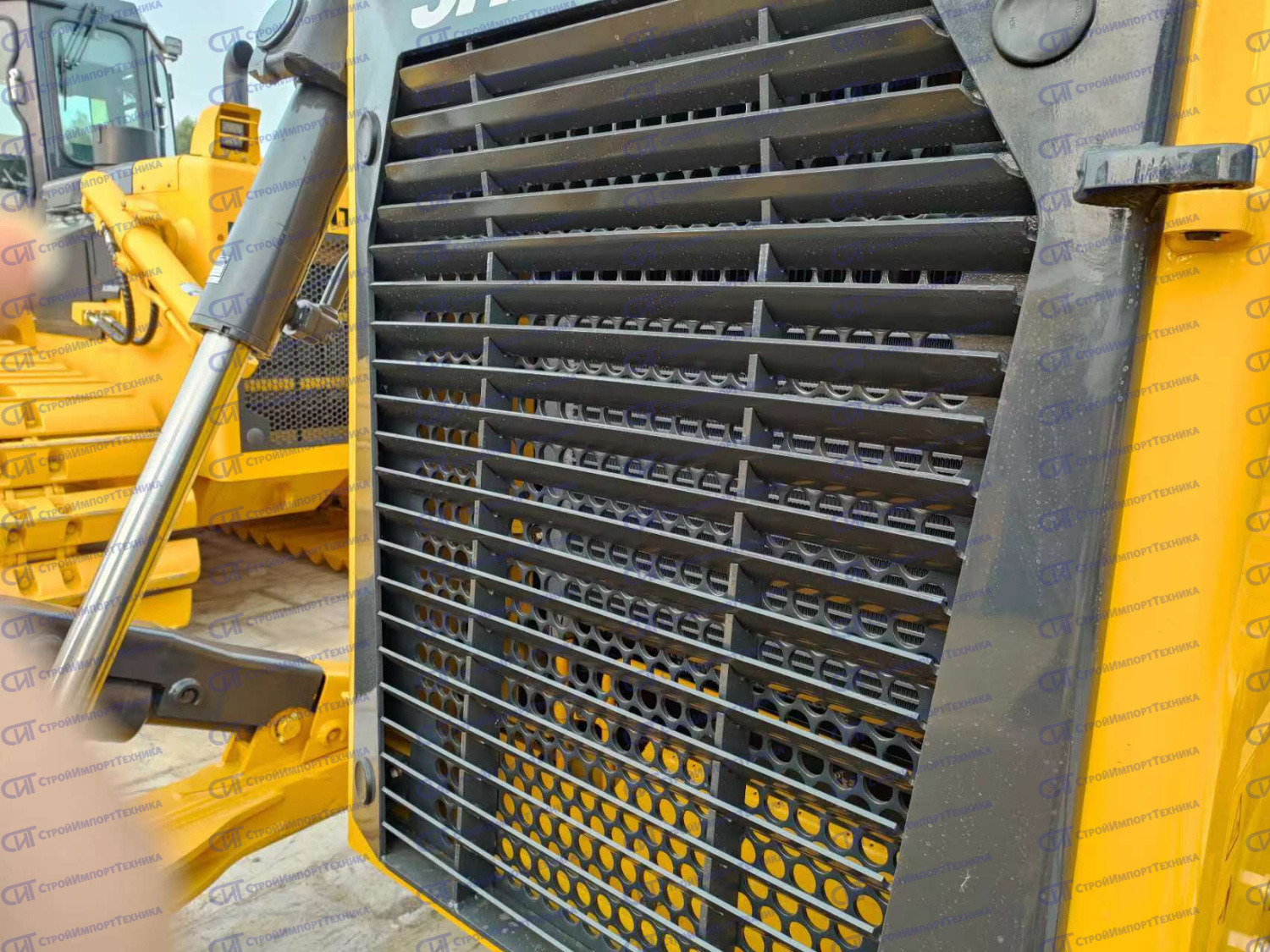

| Боковая защита (крышки капота) двигателя |
| Холодный запуск двигателя |

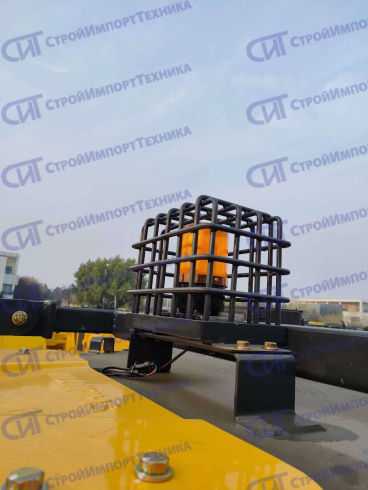

| Проблесковый маячок оранжевого цвета с защитной решёткой |
| Руководство по эксплуатации и техническому обслуживанию на русском языке |
|
ЗИП |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
| Герметизированная, смазываемая смазкой гусеничная цепь |
| Башмак с одним грунтозацепом, ширина 610 мм |
| Башмак с одним грунтозацепом, ширина 660 мм |
| Защита опорных катков |
| Отвал полусферический, объём 4,3 куб.м. (ISO 9246:1988) |
| Отвал сферический, объём 4,8 куб.м. (ISO 9246:1988) |
| Отвал прямой поворотный, объём 3,2 куб.м. (ISO 9246:1988) |
| Тягово-сцепное устройство |
| Лебёдка механическая |
| Лебёдка гидравлическая |
| Фильтр топливный с подогревом |
| Предпусковой-жидкостной подогреватель двигателя |
| Автономный обогреватель воздуха в кабине |
| Централизованная система смазки |
| Сидение оператора на пневматическом подвесе с электрическим обогревом |
