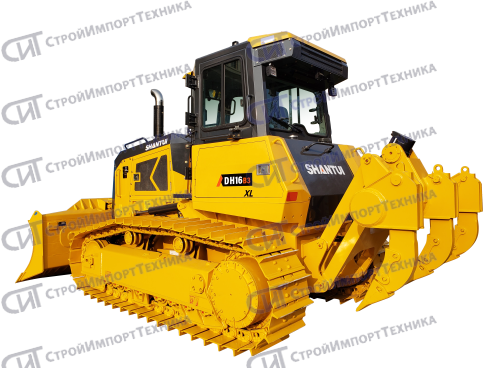

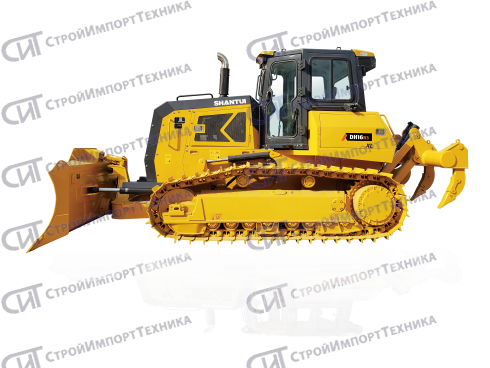

Гидростатический бульдозер DH16B3 XL
Описание
DH16B3 XL — бульдозер с гидростатической трансмиссией от известного мирового производителя LINDE.

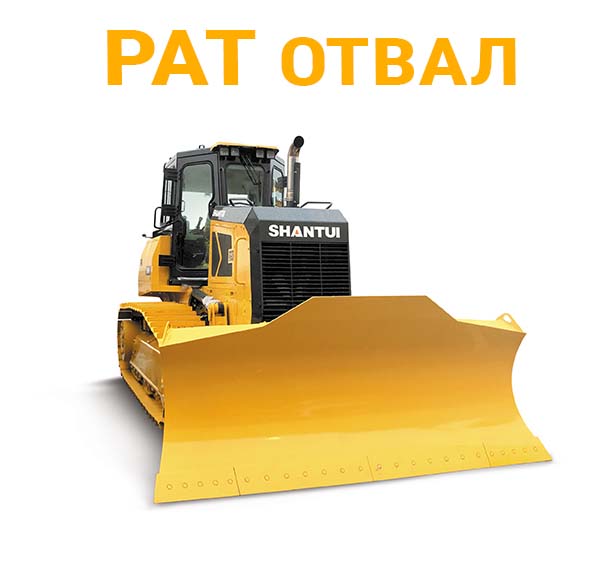

PAT отвал — отвал с гидравлическим бесступенчатым регулированием углов поворота, наклона и перекоса.
Бульдозер отличается простотой конструкции, надежностью и экономичностью в эксплуатации, высокой производительностью, мобильностью и универсальностью.
| МАССА | |
| Эксплуатационная масса, кг | 19893 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Длина, мм | 7075 |
| Ширина, мм | 3300 |
| Высота, мм | 3275 |
| ДВИГАТЕЛЬ | |

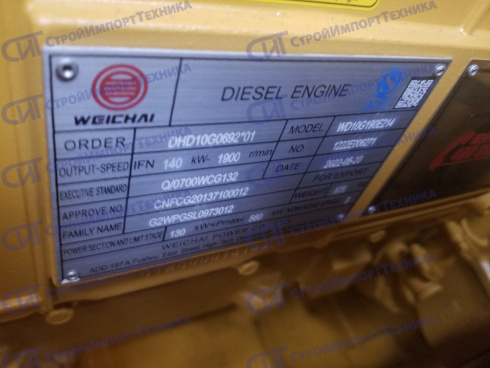

| Модель | Weichai WD10G190E214 |
| Тип | дизель с турбонаддувом |
| Расположение цилиндров | рядное |
| Количество цилиндров – диаметр х ход поршня | 6 – 126 х 130 мм |
| Впрыск топлива | прямой |
| Экологический стандарт | EPA Tier 2 и EU Stage 2 |
| Рабочий объём, л | 9,726 |
| Мощность (полная) | 140 кВт/190 л.с. при 1900 об/мин |
| Мощность (полезная) | 127 кВт/173 л.с. при 1900 об/мин |
| Расположение цилиндров | рядное |
| Впрыск топлива | прямой |
| Система охлаждения | Жидкостная, механический привод вентилятора |
| ТРАНСМИССИЯ | |
| Тип | Гидростатическая трансмиссия с электронным управлением, два независимых контура, адаптивная система контроля скорости и нагрузки. Бесступенчатое изменение скорости движения. Управление изменением скорости и направления движения одним джойстиком. Выполнение разворотов и поворотов на месте под нагрузкой. |
| Давление системы, кПа | 45000 |
| Скорость движения вперёд/назад, км/ч | 0 - 10 |
| Тяговое усилие, кН | 289 (теоретическое) |
| Поворот | Независимая работа двух гусениц на полной мощности позволяет выполнять повороты на месте и в движении под нагрузкой |
| Тормозная система | Многодисковая, закрытого типа |
| Бортовая предача | Двухступенчатый планетарный редуктор прямозубого зацепления |
| ХОДОВАЯ ЧАСТЬ | |
| Тип | Полужёсткая подвеска со стабилизирующим балансиром |
| Система хода | двухконтурная с электронным управлением |
| Башмак | с одиночным грунтозацепом |
| Количество башмаков, шт | 43 (с каждой стороны) |
| Ширина башмака, мм | 560 |
| Длина пятна контакта гусеницы с грунтом (мм) | 3075 |
| Высота грунтозацепа, мм | 65 |
| Межцентровое расстояние гусеницы, мм | 2040 |
| Шаг, мм | 203 |
| Поддерживающие катки, ш | 2 (с каждой стороны) |
| Опорные катки, шт | 8 (с каждой стороны) |
| Давление на грунт, кПа | 52 |
| Радиус разворота, мм | 4012 |
| ОТВАЛ | |
| Тип | PAT blade отвал с гидравлически регулируемыми углами поворота, наклона и перекоса |
| Объём, м. куб (ISO 9246:1988) | 3,22 |
| Ширина, мм | 3300 |
| Высота, мм | 1388 |
| Угол резания грунта, град | 55±3 |
| Заглубление, мм | 642 |
| Высота подъёма, мм | 1028 |
| РЫХЛИТЕЛЬ | |
| Тип | параллелограмм |
| Количество зубьев, шт | 3 |
| Масса, кг | 1493 |
| Ширина рыхления, мм | 1696 |
| Глубина рыхления, мм | 500 |
| Высота подъёма, мм | 600 |
| Задний угол съезда бульдозера (при максимально поднятом рыхлителе), град | 43 |
| ДОПУСТИМЫЙ УКЛОН | |
| Допустимый уклон, град | 30 |
| ЗАПРАВОЧНЫЕ ОБЪЁМЫ | |
| Топливный бак (л) | 432 |
| Система охлаждения двигателя (л) | 54 |
| Система смазки двигателя (л) | 24 |
| Гидравлический бак (л) | 165 |
| Бортовая предача (л) | 38 (с каждой стороны) |
Основные характеристики
| Трансмиссия | гидростатическая |
| Управление ходовой частью | электрическое PCCS (Palm Command Control System) |
| Управление рабочим оборудованием | гидравлическое PPC (Proportional Pressure Сontrol) |

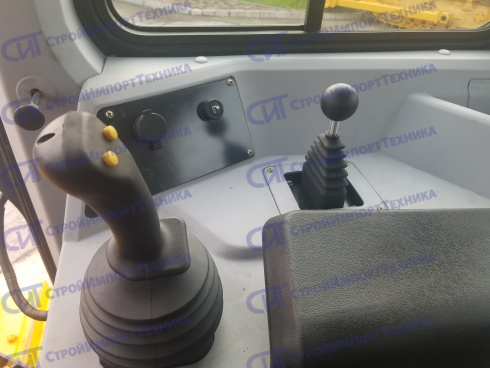

| Органы управления | Джойстик (левый) – управление ходовой частью Джойстик (правый) – управление рабочим оборудованием |
| Отвал | РАТ-blade |
| Объем отвала | 3,22 м. куб |
| Двигатель | |
| Двигатель | Weichai WD10G190E214 |
| Экологический стандарт | Tier - 2 (Евро2) |
| Полная мощность | 140 кВт/190 л.с. при 1900 об/мин |
| Полезная мощность | 127 кВт/173 л.с. при 1900 об/мин |

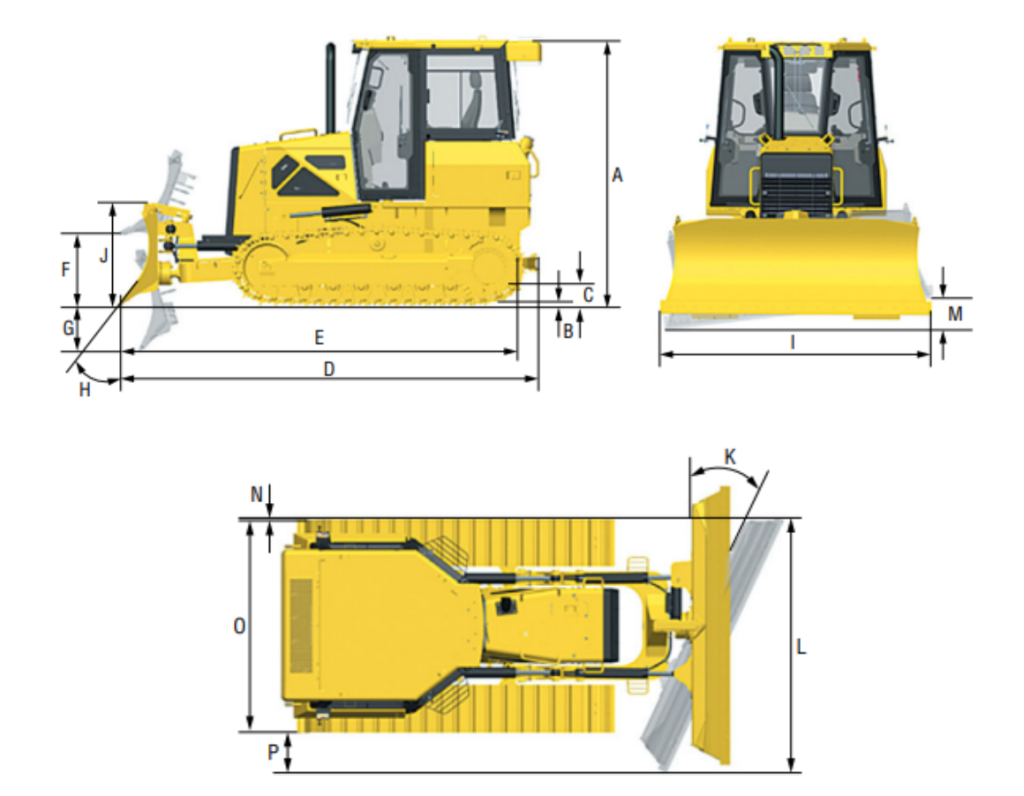

Габаритные размеры

| A | Высота бульдозера | мм | 3275 |
| B | Высота грунтозацепа | мм | 65 |
| C | Дорожный просвет | мм | 370 |
| D | Длина (с тягово-сцепным устройством) | мм | 6998 |
| E | Длина (без тягово-сцепного устройства) | мм | 5545 |
| F | Высота подъёма отвала | мм | 1028 |
| G | Величина заглубления отвала | мм | 642 |
| H | Угол резания грунта отвалом | град | 55±3 |
| I | Ширина отвала | мм | 3300 |
| J | Высота отвала | мм | 1388 |
| K | Макс. угол поворота отвала в горизонтальной плоскости | град. | 2560 |
| L | Ширина бульдозера при макс. повороте отвала | мм. | 3002 |
| M | Макс. перекос отвала | мм. | 448 |
| N | Макс. расстояние по горизонтали между внешней стороной башмака левой гусеницы и отвала повёрнутого на макс. угол | мм. | 46 |
| O | Ширина бульдозера (по внешней точке башмака) | мм | 2560 |
| P | Макс. расстояние по горизонтали между внешней стороной башмака правой гусеницы и отвала повёрнутого на макс. угол | мм. | 506 |
| Q | Глубина рыхления | мм | 500 |
| R | Высота подъёма рыхлителя | мм | 600 |
| S | Длина рыхлителя (при максимальной глубине рыхления) | мм | 1530 |
| S' | Длина рыхлителя (при максимальном подъёме) | мм | 1230 |
| T | Ширина рыхлителя | мм | 1759 |
| U | Угол подъёма рыхлителя | град | 43 |
| V | Рабочая ширина рыхления | мм | 1969 |
| W | Расстояние между зубьями | мм | 800 |
Комплектация
| Двигатель Weichai WD10G190E214 (Tier 2) |
| Гидростатическая трансмиссия Linde |
| PAT отвал 3,22 м. куб (ISO 9246:1988) |

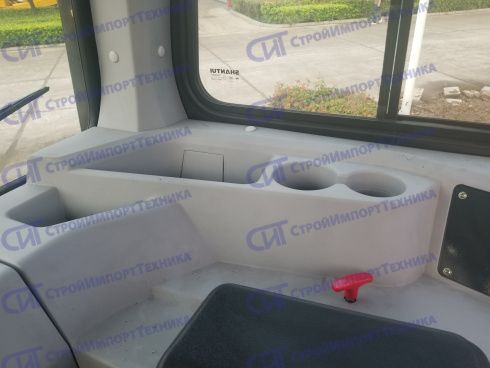

| Кабина с интегрированной системой безопасности ROPS/FOPS |

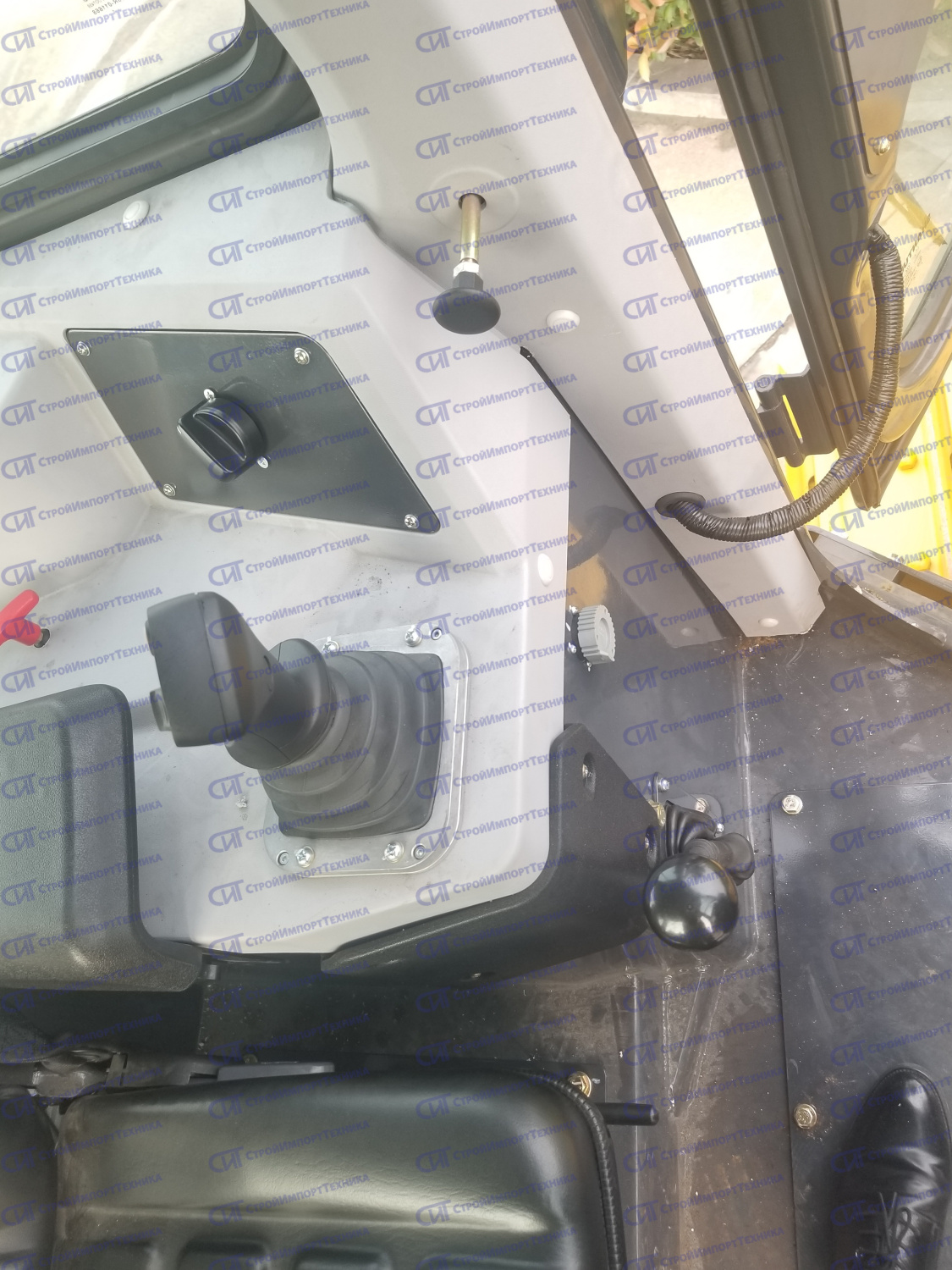

| Джойстик изменения направлением движения и выбора скорости (электрическое управление) |
| Джойстик управления рабочим оборудованием (гидравлическое управление) |

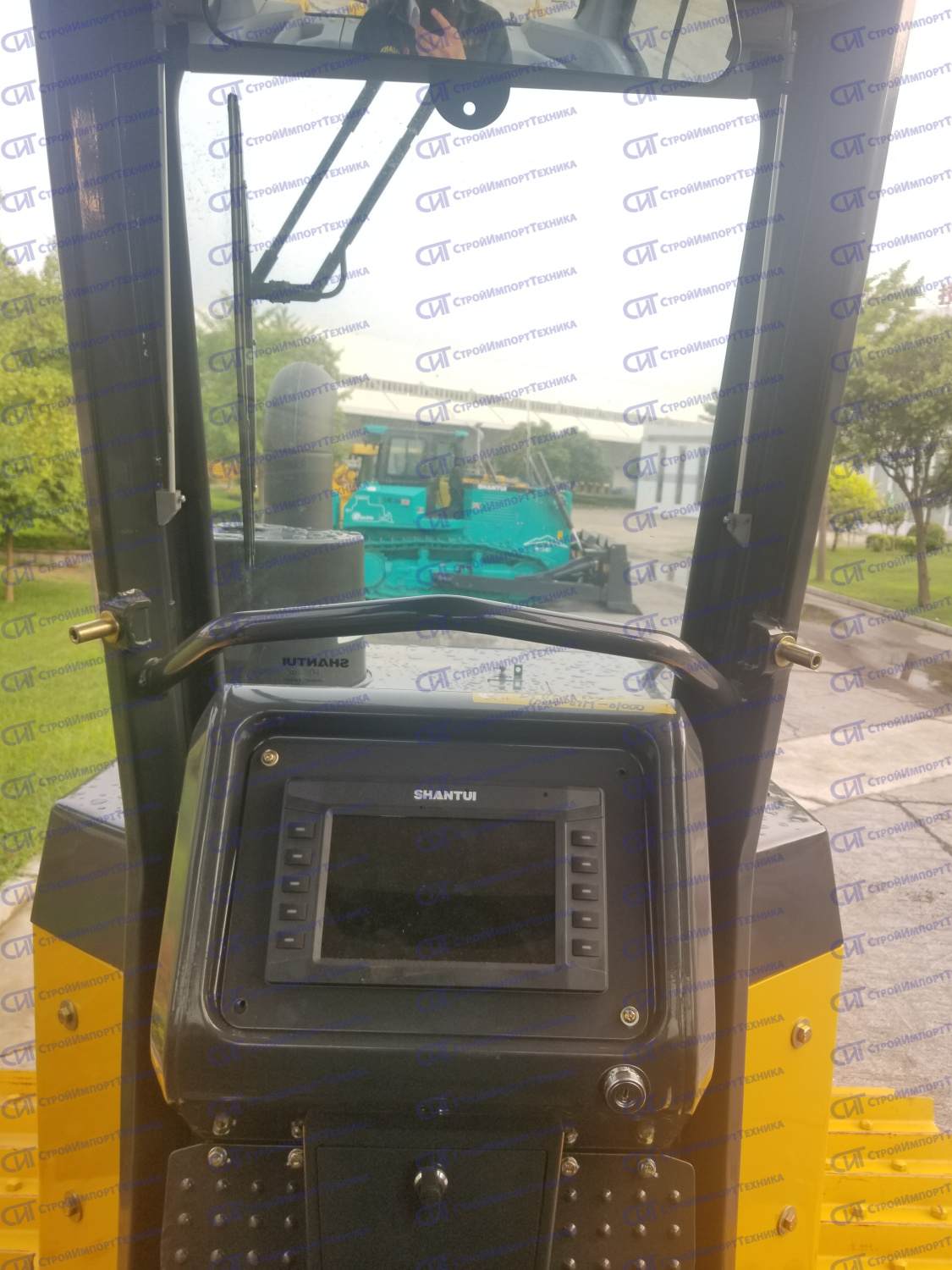

| LCD дисплей панели контрольно-измерительных приборов на русском языке |
| Кондиционер и отопитель кабины (основной) |
| Отопитель кабины (дополнительный) |
| Штора солнцезащитная переднего стекла |
| Стеклоочиститель и стеклоомыватель переднего и заднего стекла кабины |
| Стеклоочиститель и стеклоомыватель левой и правой двери кабины |
| Заднее стекло кабины с электрическим обогревом |
| Переднее освещение LED фары 4 шт + 2 шт. по бокам крыши |
| Заднее освещение LED фары 4 шт |
| FM/AM радиоприёмник с динамиками |
| Сиденье оператора на механической подвеске, ремни безопасности |
| Рыхлитель три зуба или тягово-сцепное устройство |
| Башмак с одним грунтозацепом 560 мм |
| Проблесковый маячок оранжевого цвета |
| Руководство по эксплуатации и техническому обслуживанию на русском языке |
| ЗИП |
