Описание

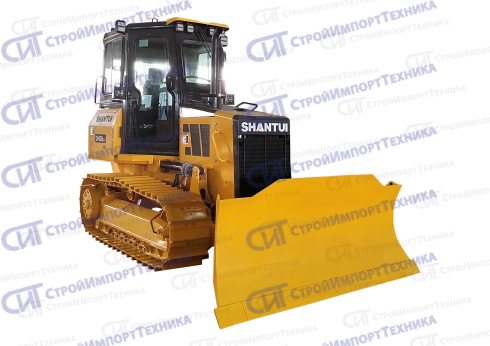

DH08B3 XL — бульдозер с гидростатической трансмиссией от известного мирового производителя LINDE.

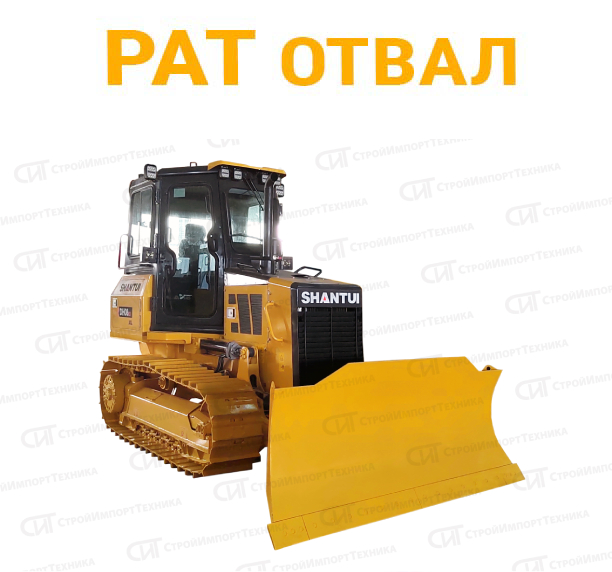

PAT отвал — отвал с гидравлическим бесступенчатым регулированием углов поворота, наклона и перекоса.
DH08B3 XL гидростатический бульдозер нового поколения предназначен для эксплуатации в любых климатических зонах, отвечает современным стандартам качества, комфорта и безопасности.
DH08B3 XL оснащён гидравлическими компонентами от известного мирового производителя LINDE.
DH08B3 XL обладает высокой манёвренностью и производительностью при низком расходе топлива.
- Отвал (PAT blade) с бесступенчатым регулированием углов поворота, наклона и перекоса
- Двухконтурная система гидростатического привода с электронным управлением
- Электрическое управление движением и выбор скорости джойстиком
- Гидравлическое управление рабочим оборудованием джойстиком (PPC)
- Кабина герметичная с высоким уровнем звукоизоляции
- Порты измерения давления расположены в одном месте
- Модульная конструкция узлов и агрегатов
- Точки смазки расположены снаружи
| МАССА | |
| Эксплуатационная масса, кг | 9607 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Длина, мм | 5772 |
| Ширина, мм | 2680 |
| Высота, мм | 2860 |
| ДВИГАТЕЛЬ | |
| Модель | Weichai WP4G95E221 |
| Тип | дизель с турбонаддувом |
| Экологический стандарт | EPA Tier 2 и EU Stage 2 |
| Рабочий объём, л | 4,5 |
| Мощность (полная) | 70 кВт/94 л.с. при 2200 об/мин |
| Мощность (полезная) | 63 кВт/85 л.с. при 2200 об/мин |
| Количество цилиндров | 4 |
| Расположение цилиндров | рядное |
| Впрыск топлива | прямой |
| Система охлаждения | водяная |
| ТРАНСМИССИЯ | |
| Тип | Гидростатическая трансмиссия с электронным управлением, два независимых контура, адаптивная система контроля скорости и нагрузки. Бесступенчатое изменение скорости движения. Управление изменением скорости и направления движения одним джойстиком. Выполнение разворотов и поворотов на месте под нагрузкой. |
| Рабочее давление, кПа | 42500 |
| Скорость движения вперёд/назад, км/ч | 0 - 9 |
| Тяговое усилие, кН | 161 (теоретическое) |
| Поворот | Независимая работа двух гусениц на полной мощности позволяет выполнять повороты на месте и в движении под нагрузкой |
| Тормозная система | Многодисковая, закрытого типа |
| Бортовая предача | Двухступенчатый планетарный редуктор прямозубого зацепления |
| ХОДОВАЯ ЧАСТЬ | |
| Тип | жёсткая подвеска |
| Система хода | двухконтурная с электронным управлением |
| Башмак | с одиночным грунтозацепом |
| Ширина башмака, мм. | 460 |
| Количество башмаков, шт | 42 (с каждой стороны) |
| Высота грунтозацепа, мм | 47 |
| Длина пятна контакта гусеницы с грунтом (мм) | 2205 |
| Межцентровое расстояние гусеницы, мм | 1650 |
| Шаг, мм | 154 |
| Поддерживающие катки, шт. | 1 (с каждой стороны) |
| Опорные катки, шт. | 6 (с каждой стороны) |
| Давление на грунт, МПа | 0,043 |
| Радиус разворота, мм | 2789 |
| ОТВАЛ | |
| Тип | PAT blade |
| Объём, м. куб | 1,93 |
| Ширина, мм | 2680 |
| Высота, мм | 1090 |
| Угол резания грунта, град | 55±3 |
| Заглубление, мм | 450 |
| Высота подъёма, мм | 900 |
| Наклон, мм | 384 |
| Угол поворота, град | 25 |
| РЫХЛИТЕЛЬ | |
| Тип | параллелограмм |
| Количество зубьев, шт | три |
| Масса, кг | 657 |
| Глубина рыхления, мм | 340 |
| Высота подъёма, мм | 440 |
| Задний угол съезда бульдозера (при максимально поднятом рыхлителе), град | 26,8 |
| СКОРОСТЬ ДВИЖЕНИЯ | |
| Скорость движения вперёд/назад, км/ч | 0-9 |
| ДОРОЖНЫЙ ПРОСВЕТ | |
| Дорожный просвет, мм | 320 |
| ДОПУСТИМЫЙ УКЛОН | |
| Допустимый уклон, град | 30 |
| ЗАПРАВОЧНЫЕ ОБЪЁМЫ | |
| Топливный бак, л | 197 |
| Гидравлический бак, л | 70 |
| Система охлаждения двигателя, л | 19 |
| Система смазки двигателя, л | 10 |
| Конечная передача, л | 5 |
Основные характеристики
| Трансмиссия | гидростатическая |
| Управление ходовой частью | электрическое PCCS (Palm Command Control System) |
| Управление рабочим оборудованием | гидравлическое PPC (Proportional Pressure Сontrol) |
| Органы управления | Джойстик (левый) – управление ходовой частью Джойстик (правый) – управление рабочим оборудованием |
| Отвал | РАТ-blade |
| Объем отвала | 1,93 куб.м. |
| Двигатель | |
| Двигатель | Weichai WP4G95E221 |
| Экологический стандарт | Tier - 2 (Евро2) |
| Полная мощность | 70 кВт/95 л.с. при 2200 об/мин |
| Полезная мощность | 63 кВт/85 л.с. при 2200 об/мин |
Габаритные размеры
| A | Высота бульдозера | мм | 2860 |
| B | Высота грунтозацепа | мм | 47 |
| C | Дорожный просвет | мм | 320 |
| D | Длина (с тягово-сцепным устройством) | мм | 4420 |
| E | Длина (без тягово-сцепного устройства) | мм | 4405 |
| F | Высота подъёма отвала | мм | 900 |
| G | Величина заглубления отвала | мм | 450 |
| H | Угол резания грунта отвалом | град | 55±3 |
| I | Ширина отвала | мм | 2680 |
| J | Высота отвала | мм | 950 |
| K | Угол поворота отвала | град | 25 |
| L | Ширина бульдозера при максимальном повороте отвала | мм | 2430 |
| M | Высота наклона отвала | мм | 384 |
| N | Расстояние от левого края отвала до гусеницы при максимальном повороте отвала | мм | 19 |
| O | Ширина бульдозера | мм | 2110 |
| P | Расстояние от правого края отвала до гусеницы при максимальном повороте отвала | мм | 388 |
| Q | Глубина рыхления | мм | 340 |
| R | Высота подъёма рыхлителя | мм | 440 |
| S | Длина рыхлителя (при максимальной глубине рыхления) | мм | 1352 |
| T | Ширина рыхлителя | мм | 1766 |
| U | Угол | град | 26,8 |
| V | Рабочая ширина рыхления | мм | 1696 |
| W | Расстояние между зубьями | мм | 800 |
Комплектация
| Двигатель Weichai WP4G95E221 (Tier 2) |
| Гидростатическая трансмиссия Linde |
| PAT отвал 1,93 м. куб (ISO 9246:1988) |
| Кабина с интегрированной системой безопасности ROPS/FOPS |
| Джойстик изменения направлением движения и выбора скорости (электрическое управление) |
| Джойстик управления рабочим оборудованием (гидравлическое управление) |
| LCD дисплей панели контрольно-измерительных приборов на русском языке |
| Кондиционер и отопитель кабины (основной) + отопитель кабины (дополнительный) |
| Штора солнцезащитная переднего стекла |
| Стеклоочиститель и стеклоомыватель переднего и заднего стекла кабины |
| Стеклоочиститель и стеклоомыватель левой и правой двери кабины |
| Заднее стекло кабины с электрическим обогревом |
| Переднее освещение LED фары 4 шт + 2 шт. по бокам крыши |
| Заднее освещение LED фары 2 шт |
| FM/AM радиоприёмник с динамиками |
| Сиденье оператора на механической подвеске, ремни безопасности |
| Рыхлитель три зуба |
| Башмак с одним грунтозацепом 460 мм |
| Проблесковый маячок оранжевого цвета |
| Руководство по эксплуатации и техническому обслуживанию на русском языке |
| ЗИП |
Опции
| Рыхлитель три зуба |
| Герметизированная, смазываемая смазкой гусеничная цепь |
| Защита опорных катков |
| Централизованная система смазки |
| Фильтр топливный с подогревом |
| Предпусковой-жидкостной подогреватель двигателя |
| Фильтр топливный с подогревом |
| Автономный обогреватель воздуха в кабине |
| Сидение оператора на пневматическом подвесе с электрическим обогревом |
