Описание

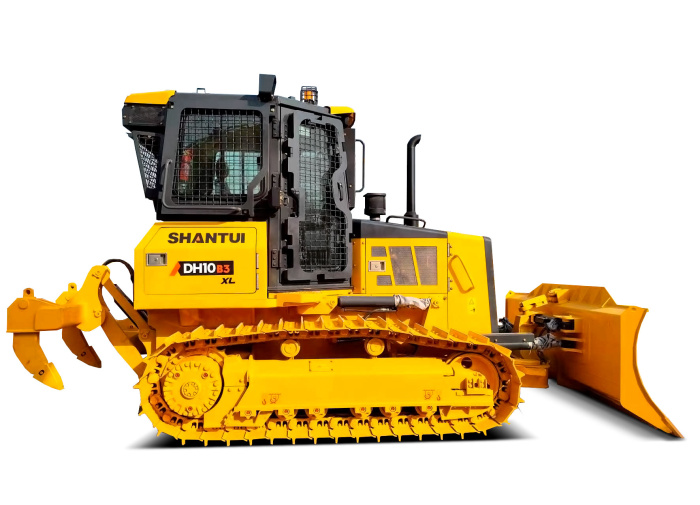

DH10B3 XL — бульдозер с гидростатической трансмиссией от известного мирового производителя LINDE.
PAT отвал — отвал с гидравлическим бесступенчатым регулированием углов поворота, наклона и перекоса.
PAT отвал — отвал с гидравлическим бесступенчатым регулированием углов поворота, наклона и перекоса.

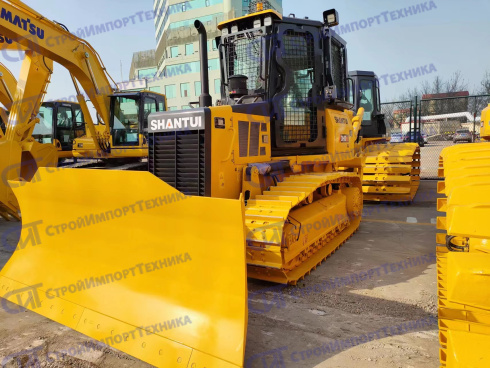

DH10B3 XL гидростатический бульдозер нового поколения предназначен для эксплуатации в любых климатических зонах, отвечает современным стандартам качества, комфорта и безопасности.
DH10B3 XL оснащён гидравлическими компонентами от известного мирового производителя LINDE.
DH10B3 XL обладает высокой манёвренностью и производительностью при низком расходе топлива.
- Отвал (PAT blade) с бесступенчатым регулированием углов поворота, наклона и перекоса
- Двухконтурная система гидростатического привода с электронным управлением
- Электрическое управление движением и выбор скорости джойстиком
- Гидравлическое управление рабочим оборудованием джойстиком (PPC)
- Кабина герметичная с высоким уровнем звукоизоляции
- Порты измерения давления расположены в одном месте
- Модульная конструкция узлов и агрегатов
- Точки смазки расположены снаружи
МАССА | |
Эксплуатационная масса, кг | 10507 |
ГАБАРИТНЫЕ РАЗМЕРЫ | |
Длина, мм | 5793 |
Ширина, мм | 2680 |
Высота, мм | 2885 |
ДВИГАТЕЛЬ | |
Модель | Weichai WP4G110E221 |
Тип | дизель с турбонаддувом |
Расположение цилиндров | рядное |
Количество цилиндров – диаметр х ход поршня | 4 – 105 х 120 мм |
Впрыск топлива | прямой |
Экологический стандарт | EPA Tier 2 и EU Stage 2 |
Рабочий объём, л | 9,726 |
Мощность (полная) | 73 кВт/99 л.с. при 2000 об/мин |
Мощность (полезная) | 68 кВт/92 л.с. при 2000 об/мин |
Система охлаждения | Жидкостная, механический привод вентилятора |
ТРАНСМИССИЯ | |
Тип | Гидростатическая трансмиссия с электронным управлением, два независимых контура, адаптивная система контроля скорости и нагрузки. Бесступенчатое изменение скорости движения. Управление изменением скорости и направления движения одним джойстиком. Выполнение разворотов и поворотов на месте под нагрузкой. |
Давление системы, кПа | 42500 |
Скорость движения вперёд/назад, км/ч | 0 - 9 |
Тяговое усилие, кН | 155,2 |
Поворот | Независимая работа двух гусениц на полной мощности позволяет выполнять повороты на месте и в движении под нагрузкой |
Тормозная система | Многодисковая, закрытого типа |
Бортовая предача | Двухступенчатый планетарный редуктор прямозубого зацепления |
ХОДОВАЯ ЧАСТЬ | |
Тип | Полужёсткая подвеска со стабилизирующим балансиром |
Система хода | двухконтурная с электронным управлением |
Башмак | с одиночным грунтозацепом |
Количество башмаков, шт | 39 (с каждой стороны) |
Ширина башмака, мм | 460 |
Длина пятна контакта гусеницы с грунтом (мм) | 2320 |
Высота грунтозацепа, мм | 50 |
Межцентровое расстояние гусеницы, мм | 1650 |
Шаг, мм | 171,45 |
Поддерживающие катки, ш | 2 (с каждой стороны) |
Опорные катки, шт | 6 (с каждой стороны) |
Давление на грунт, кПа | 46,1 |
Радиус разворота, мм | 3083 |
Допустимый уклон, град | 30 |
ОТВАЛ | |
Тип | PAT blade отвал с гидравлически регулируемыми углами поворота, наклона и перекоса |
Объём, м. куб (ISO 9246:1988) | 2,32 |
Ширина, мм | 2680 |
Высота, мм | 1008 |
Угол резания грунта, град | 55±3 |
Заглубление, мм | 450 |
Высота подъёма, мм | 900 |
РЫХЛИТЕЛЬ | |
Тип | параллелограмм |
Количество зубьев, шт | 3 |
Масса, кг | 657 |
Ширина рыхления, мм | 1696 |
Глубина рыхления, мм | 340 |
Высота подъёма, мм | 440 |
Задний угол съезда бульдозера (при максимально поднятом рыхлителе), град | 26,8 |
ЗАПРАВОЧНЫЕ ОБЪЁМЫ | |
Топливный бак, л | 197 |
Система охлаждения двигателя, л | 19 |
Система смазки двигателя, л | 15 |
Гидравлический бак, л | 53 |
Бортовая передача, л | 5,8 (с каждой стороны) |
Основные характеристики
Трансмиссия | гидростатическая |
Управление ходовой частью | электрическое PCCS (Palm Command Control System) |
Управление рабочим оборудованием | гидравлическое PPC (Proportional Pressure Сontrol) |
Органы управления | Джойстик (левый) – управление ходовой частью Джойстик (правый) – управление рабочим оборудованием |
Отвал | РАТ-blade |
Объем отвала | 2,32 куб.м. |
Рабочие скорости (передние/задние), км/ч | Вперед 0 – 9 км/ч Назад 0 – 9 км/ч |
Давление на грунт, МПа | 46,1 |
Двигатель | |
Двигатель | Weichai WP4G110E221 |
Экологический стандарт | Tier - 2 (Евро2) |
Полная мощность | 82 кВт/112 л.с. при 2000 об/мин |
Полезная мощность | 74 кВт/101 л.с. при 2000 об/мин |

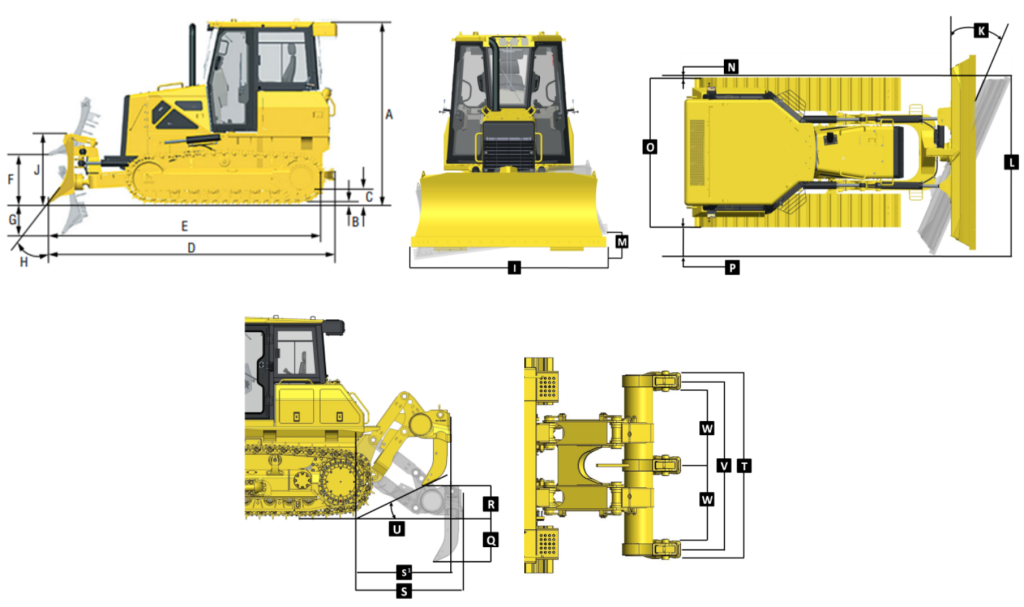

Габаритные размеры
A | Высота бульдозера | мм | 2885 |
B | Высота грунтозацепа | мм | 50 |
C | Дорожный просвет | мм | 340 |
D | Длина (с тягово-сцепным устройством) | мм | 4442 |
E | Длина (без тягово-сцепного устройства) | мм | 4427 |
F | Высота подъёма отвала | мм | 900 |
G | Величина заглубления отвала | мм | 450 |
H | Угол резания грунта отвалом | град | 55±3 |
I | Ширина отвала | мм | 2680 |
J | Высота отвала | мм | 1008 |
K | Угол поворота отвала | град | 25 |
L | Ширина бульдозера при максимальном повороте отвала | мм | 2633 |
M | Высота наклона отвала | мм | 415 |
N | Расстояние от левого края отвала до гусеницы при максимальном повороте отвала | мм | 70 |
O | Ширина бульдозера (по внешней точке башмака) | мм | 2110 |
P | Расстояние от правого края отвала до гусеницы при максимальном повороте отвала | мм | 453 |
Q | Глубина рыхления | мм | 340 |
R | Высота подъёма рыхлителя | мм | 440 |
S | Длина рыхлителя (при максимальной глубине рыхления) | мм | 1366 |
T | Ширина рыхлителя | мм | 1766 |
U | Угол | град | 26,8 |
V | Рабочая ширина рыхления | мм | 1696 |
W | Расстояние между зубьями | мм | 800 |
Комплектация
Двигатель Weichai WP4G110E221 (Tier 2) |
Гидростатическая трансмиссия Linde |
PAT отвал 2,32 м. куб (ISO 9246:1988) |
Кабина с интегрированной системой безопасности ROPS/FOPS |
Джойстик изменения направлением движения и выбора скорости (электрическое управление) |
Джойстик управления рабочим оборудованием (гидравлическое управление) |
LCD дисплей панели контрольно-измерительных приборов на русском языке |
Кондиционер и отопитель кабины (основной) + отопитель кабины (дополнительный) |
Штора солнцезащитная переднего стекла |
Стеклоочиститель и стеклоомыватель переднего и заднего стекла кабины |
Стеклоочиститель и стеклоомыватель левой и правой двери кабины |
Заднее стекло кабины с электрическим обогревом |
Переднее освещение LED фары 4 шт + 2 шт. по бокам крыши |
Заднее освещение LED фары 4 шт |
FM/AM радиоприёмник с динамиками |
Сиденье оператора на механической подвеске, ремни безопасности |
Тягово-сцепное устройство или рыхлитель три зуба |
Башмак с одним грунтозацепом 460 мм |
Проблесковый маячок оранжевого цвета |
Руководство по эксплуатации и техническому обслуживанию на русском языке |
ЗИП |
Опции
Рыхлитель три зуба |
Герметизированная, смазываемая смазкой гусеничная цепь |
Защита опорных катков |
Централизованная система смазки |
Фильтр топливный с подогревом |
Предпусковой-жидкостной подогреватель двигателя |
Фильтр топливный с подогревом |
Автономный обогреватель воздуха в кабине |
Централизованная система смазки |
Сидение оператора на пневматическом подвесе с электрическим обогревом |
