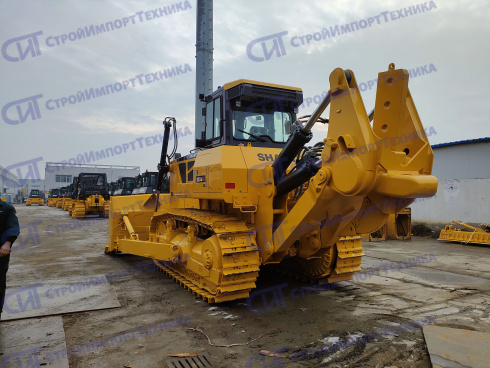

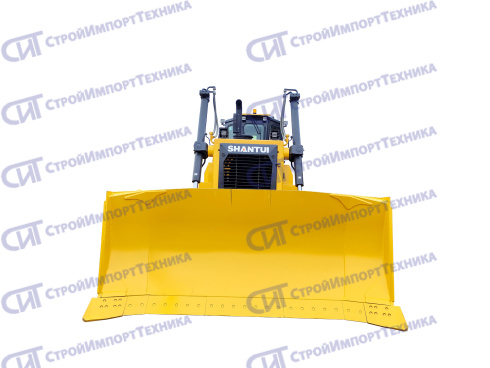

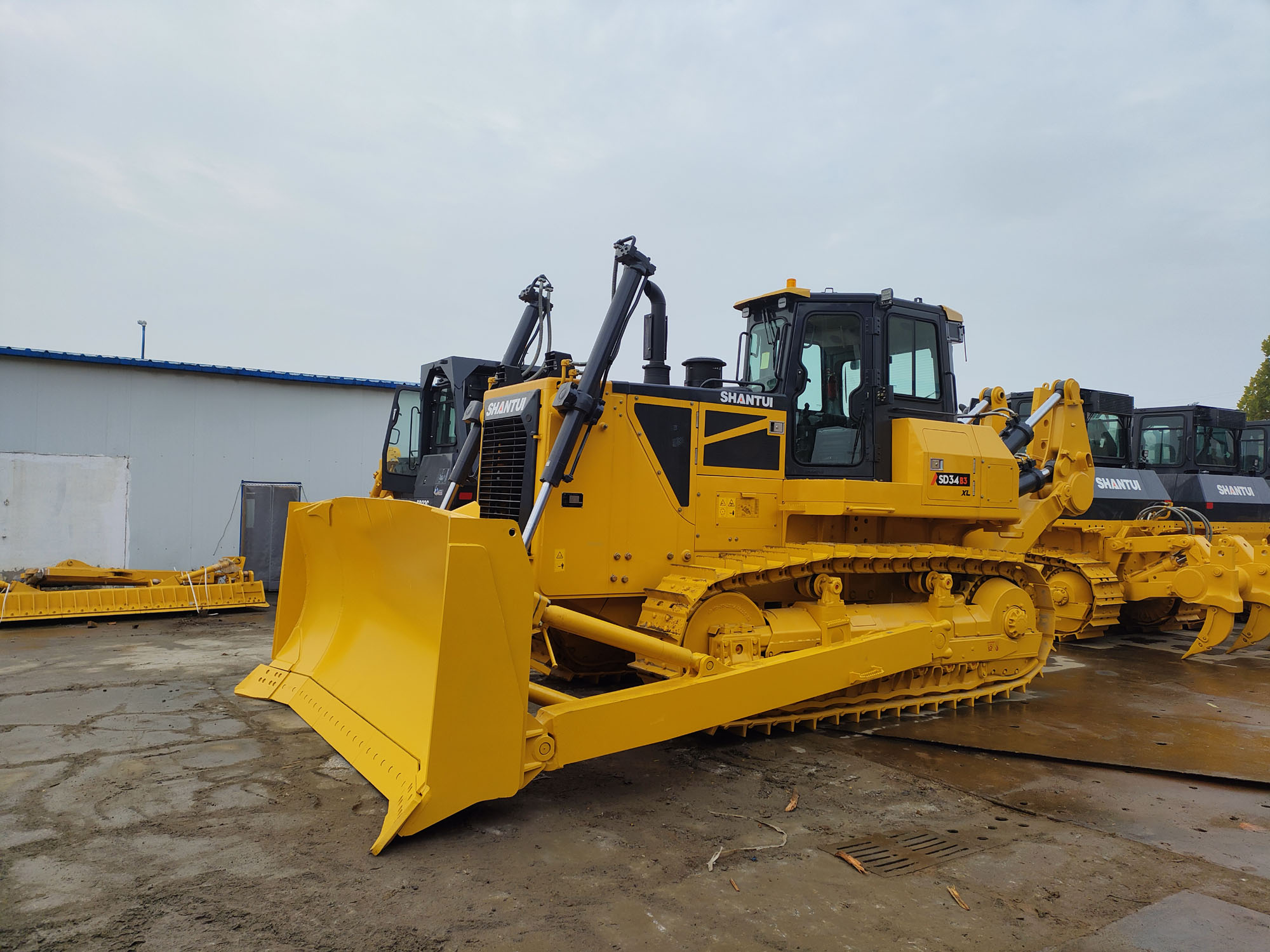

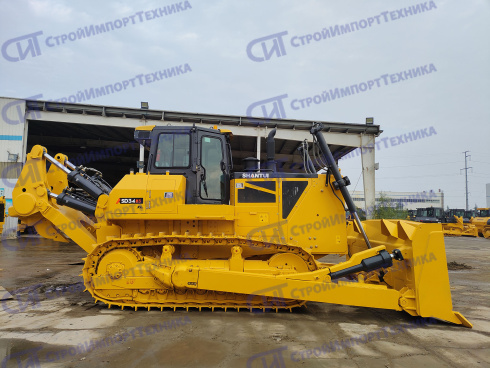

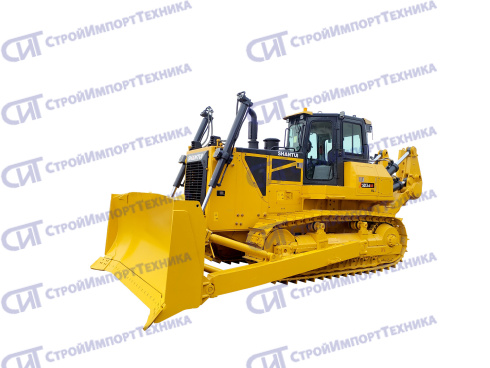

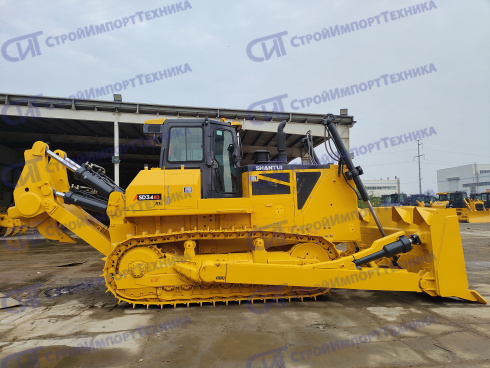

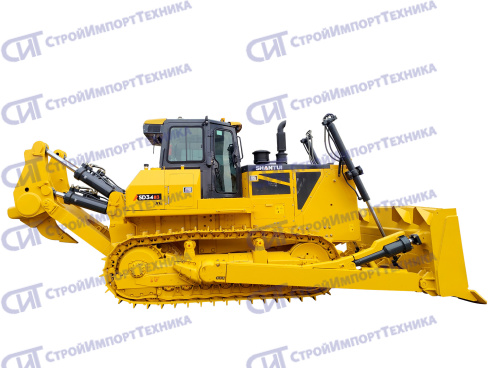

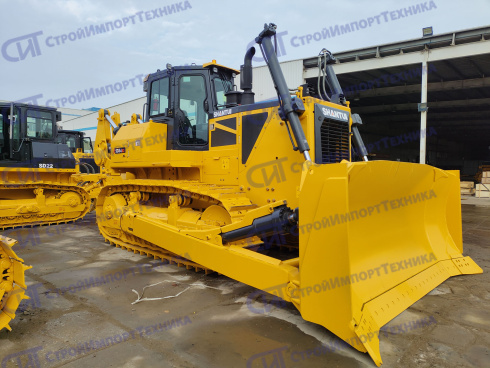

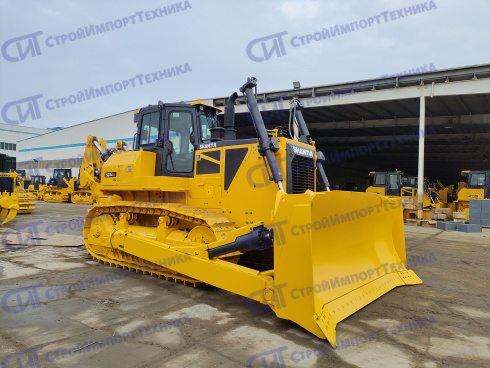

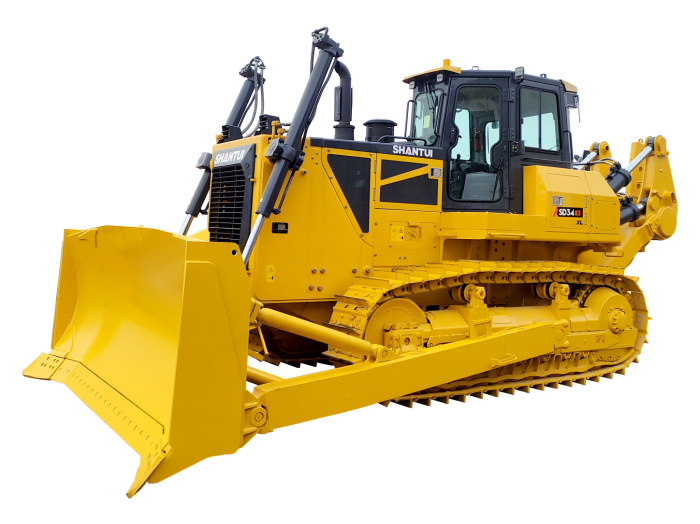

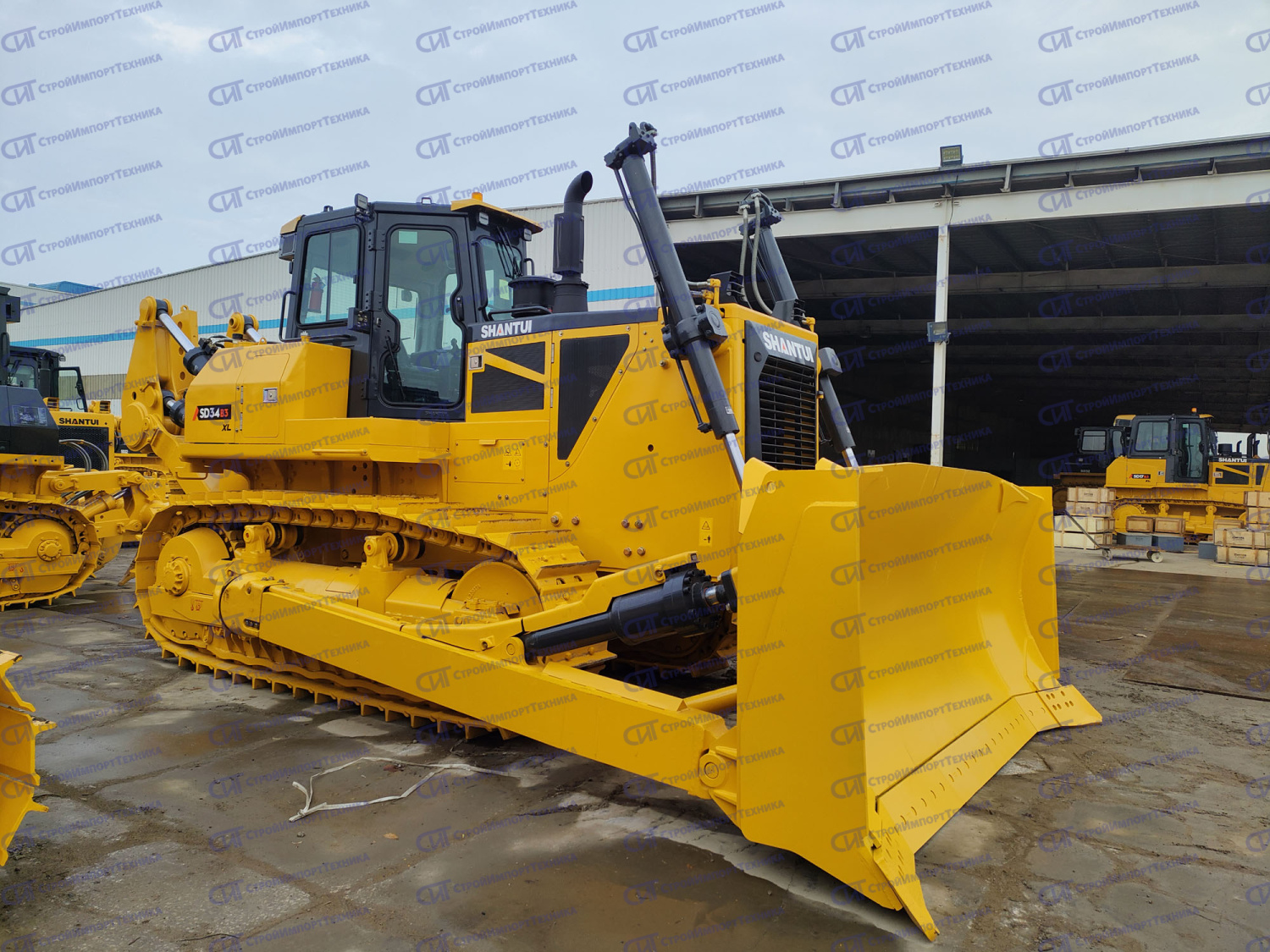

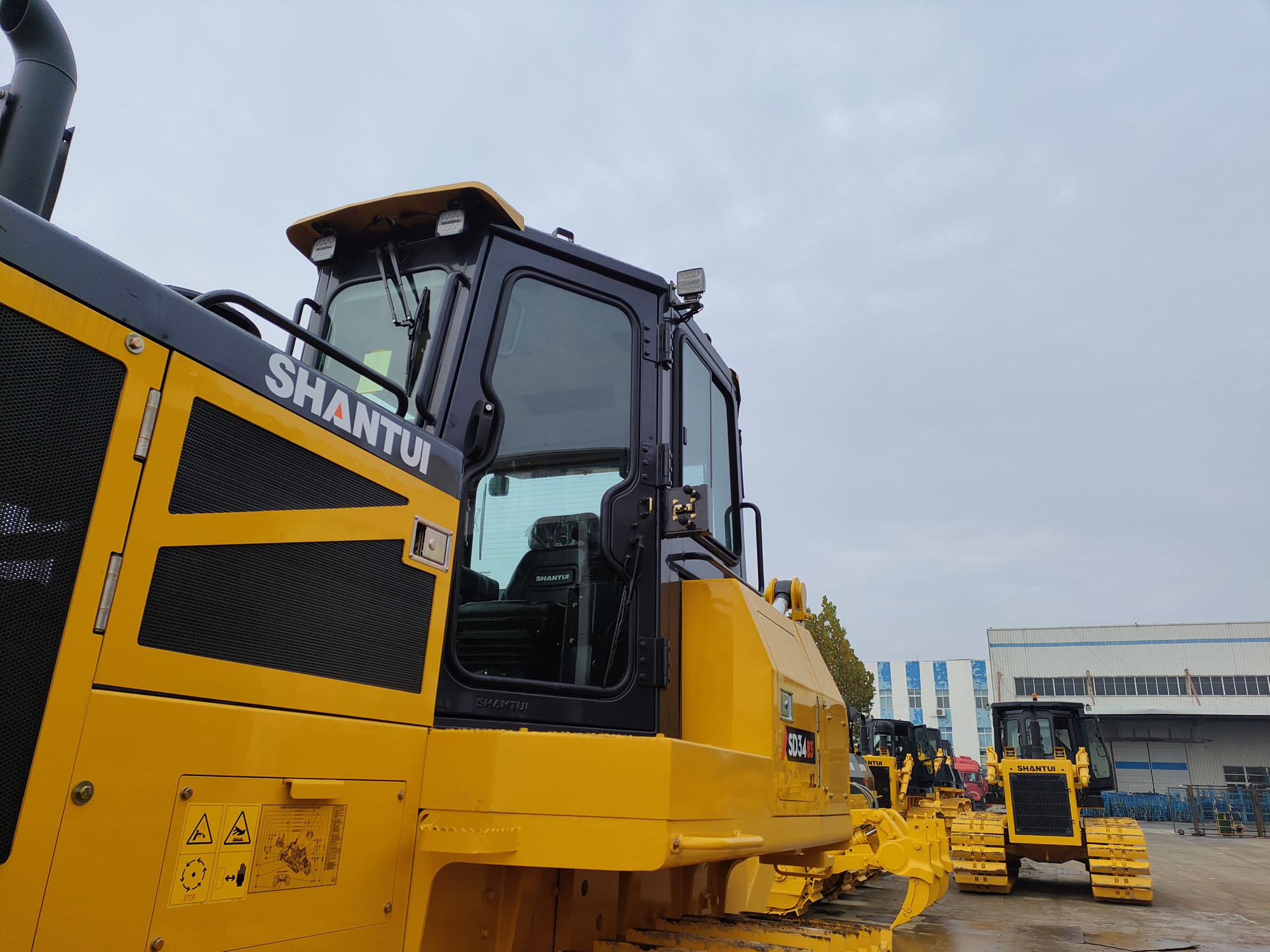

Гидромеханический бульдозер SD34B3 XL
SD34B3 XL – бульдозер с электронным управлением гидромеханической трансмиссией
PPC (Proportional Pressure Сontrol) – гидравлическое управление рабочим оборудованием
Применяется для послойной разработки и перемещения грунтов различных категорий, а также для предварительно разрыхленных скальных грунтов.
Используется для планировки строительных площадок, возведения насыпей, разработки выемок котлованов, нарезки террас на косогорах, разравнивания грунта, отсыпаемого другими машинами, копания траншей под фундаменты и коммуникации, засыпки рвов, ям, траншей, котлованов и пазух фундаментов зданий, расчистки территорий от снега, камней, отходов лесозаготовок и строительного мусора.
Бульдозер отличается простотой конструкции, надежностью и экономичностью в эксплуатации, высокой производительностью, мобильностью и универсальностью.
| МАССА | |
| Масса, кг | 39980 |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Длинна, мм | 9185 |
| Ширина, мм | 4130 |
| Высота, мм | 3660 |
| ДВИГАТЕЛЬ | |
| Модель | Cummins NTA855-C360S10 |
| Тип | дизель с турбонаддувом |
| Расположение цилиндров | рядное |
| Количество цилиндров – диаметр х ход поршня | 6 – 139,7 х 152,4 мм |
| Впрыск топлива | прямой |
| Экологический стандарт | EPA Tier 1 и EU Stage 1 |
| Рабочий объём, л | 14,01 |
| Мощность (полная) | 257 кВт (349 л.с.) при 2000 об/мин |
| Мощность (полезная) | 235 кВт (320 л.с.) при 2000 об/мин |
| Максимальный крутящий момент | 1059 Нм при 1300 - 1500 об/мин |
| Минимальный расход топлива (г/кВтч) | 201 |
| Система охлаждения | водяное охлаждение, механический привод вентилятора |
| ТРАНСМИССИЯ | |
| Тип | Гидромеханическая трансмиссия, три передачи вперёд и три передачи назад. Изменение направления движения и скорости, с возможностью предустановки, осуществляется джойстиком |
| Скорость движения вперёд, км/ч | 0-3,6 / 0-6,6 / 0-11,5 |
| Скорость движения назад, км/ч | 0-4,4 км/ч / 0-7,8 км/ч / 0-13,5 |
| Тяговое усилие, кН | 686 |
| Гидротрансформатор | Трёхэлементный, одноступенчатый, однофазный |
| Коробка переключения передач | Планетарная коробка переключения передач, электронное управление, переключение передач под нагрузкой, принудительная смазка |
| Главная передача | Одноступенчатая, спирально-коническая передача, смазка разбрызгиванием |
| Поворот | Многодисковая фрикционная муфта в масляной ванне, постоянно разомкнутого типа |
| Тормозная система | Ленточного типа в масляной ванне с гидравлическим приводом |
| Бортовая предача | Двухступенчатая, с прямозубыми цилиндрическими шестернями постоянного зацепления, смазка разбрызгиванием |
| ХОДОВАЯ ЧАСТЬ | |
| Тип | Полужёсткая подвеска с балансирной балкой, А-образная тележка |
| Башмак | с одиночным грунтозацепом |
| Количество башмаков, шт | 41 (с каждой стороны) |
| Ширина башмака, мм | 560 |
| Длина пятна контакта гусеницы с грунтом (мм) | 3150 |
| Высота грунтозацепа, мм | 80 |
| Межцентровое расстояние гусеницы, мм | 2140 |
| Шаг звена, мм | 228,6 |
| Поддерживающие катки, ш | 2 (с каждой стороны) |
| Опорные катки, шт | 7 (с каждой стороны) |
| Давление на грунт, кПа | 87 |
| Радиус разворота, мм | 3800 |
| Допустимый преодолеваемый уклон, град | 30 |
| ОТВАЛ | |

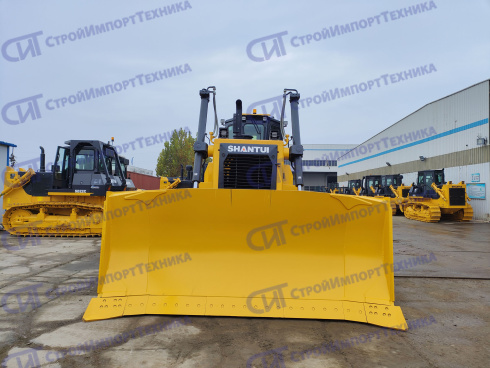

| Тип | полусферический, с гидравлическим перекосом |
| Объём, м. куб. (по стандарту ISO 9246:1988) | 9,0 |
| Ширина, мм | 4130 |
| Высота, мм | 1710 |
| Угол резания грунта, град | 55±3 |
| Заглубление, мм | 630 |
| Высота подъёма, мм | 1560 |
| Перекос (в вертикальной плоскости), мм | 400 |

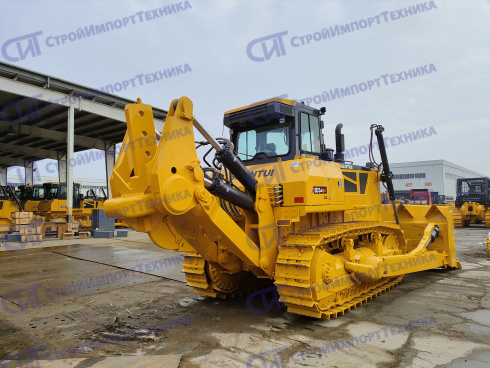

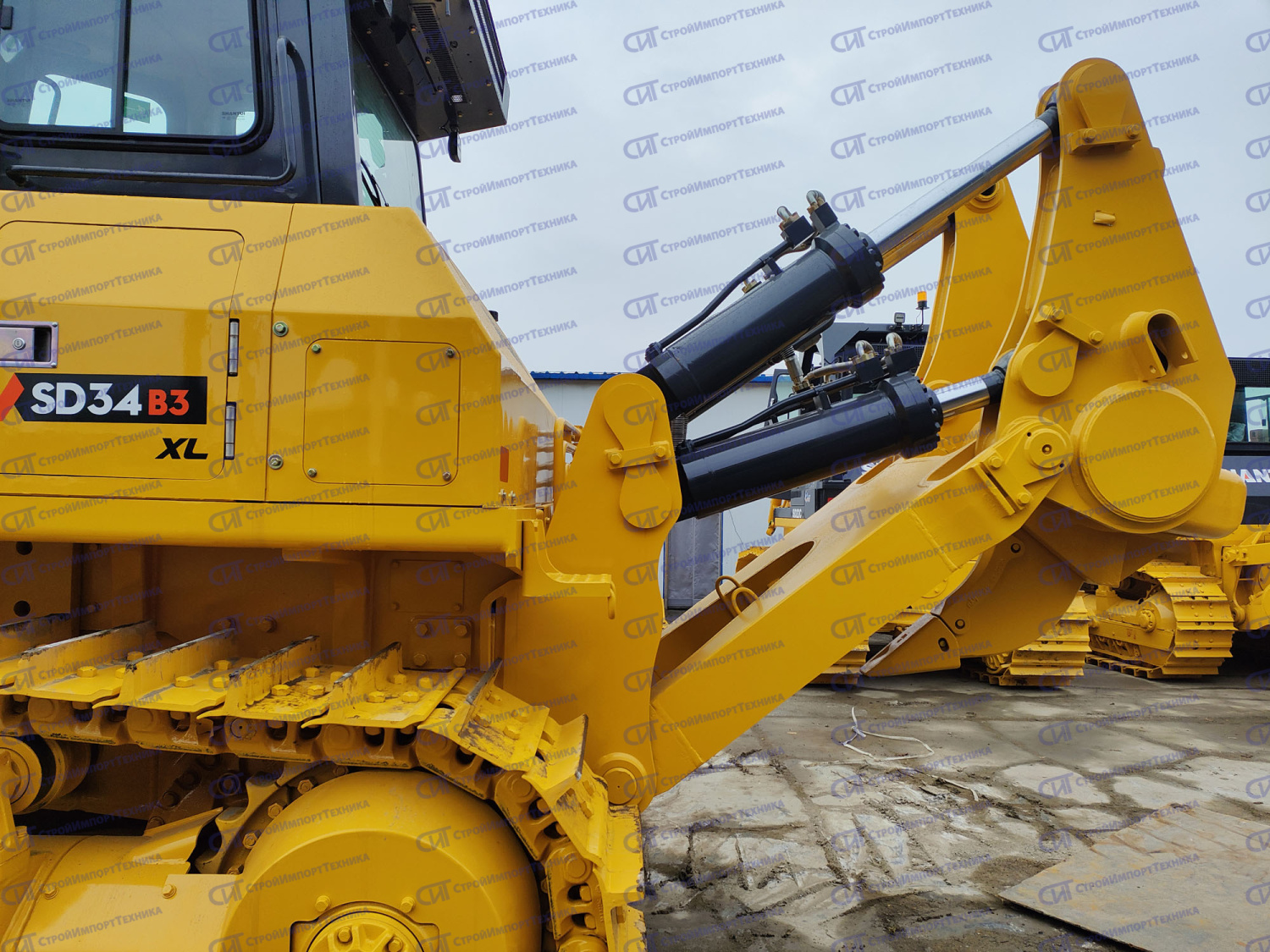

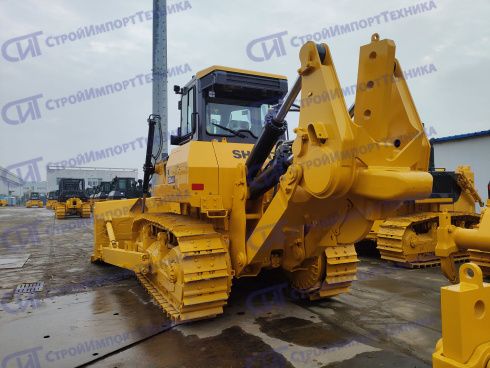

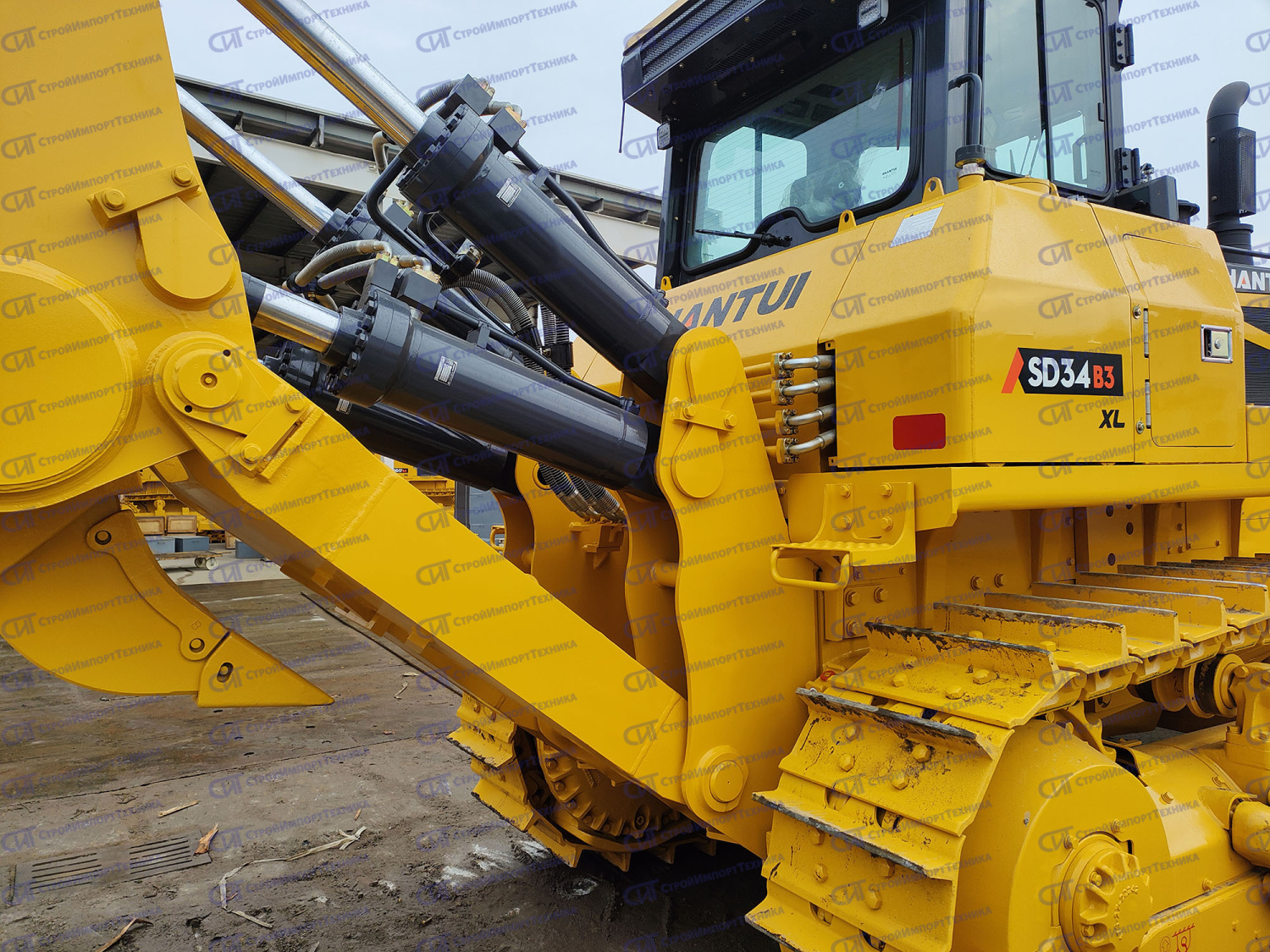

| РЫХЛИТЕЛЬ | |
| Тип | параллелограмм |
| Количество зубьев, шт | один |
| Масса, кг | 3980 |
| Глубина рыхления, мм | 1250 |
| Высота подъёма, мм | 955 |
| Задний угол съезда бульдозера (при максимально поднятом рыхлителе), град | 30 |
| ЗАПРАВОЧНЫЕ ОБЪЁМЫ | |
| Топливный бак (л) | 620 |
| Система охлаждения двигателя (л) | 85 |
| Система смазки двигателя (л) | 47 |
| Гидравлический бак (л) | 128 |
| Трансмиссия (л) | 185 |
| Бортовая предача (л) | 55 (с каждой стороны) |
| Трансмиссия | гидромеханическая |
| Управление ходовой частью | электрическое PCCS (Palm Command Control System) |
| Управление рабочим оборудованием | гидравлическое PPC (Proportional Pressure Сontrol) |

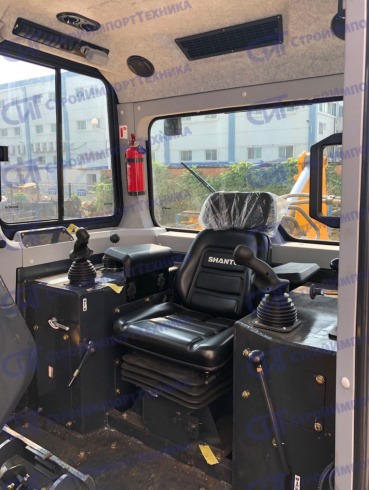

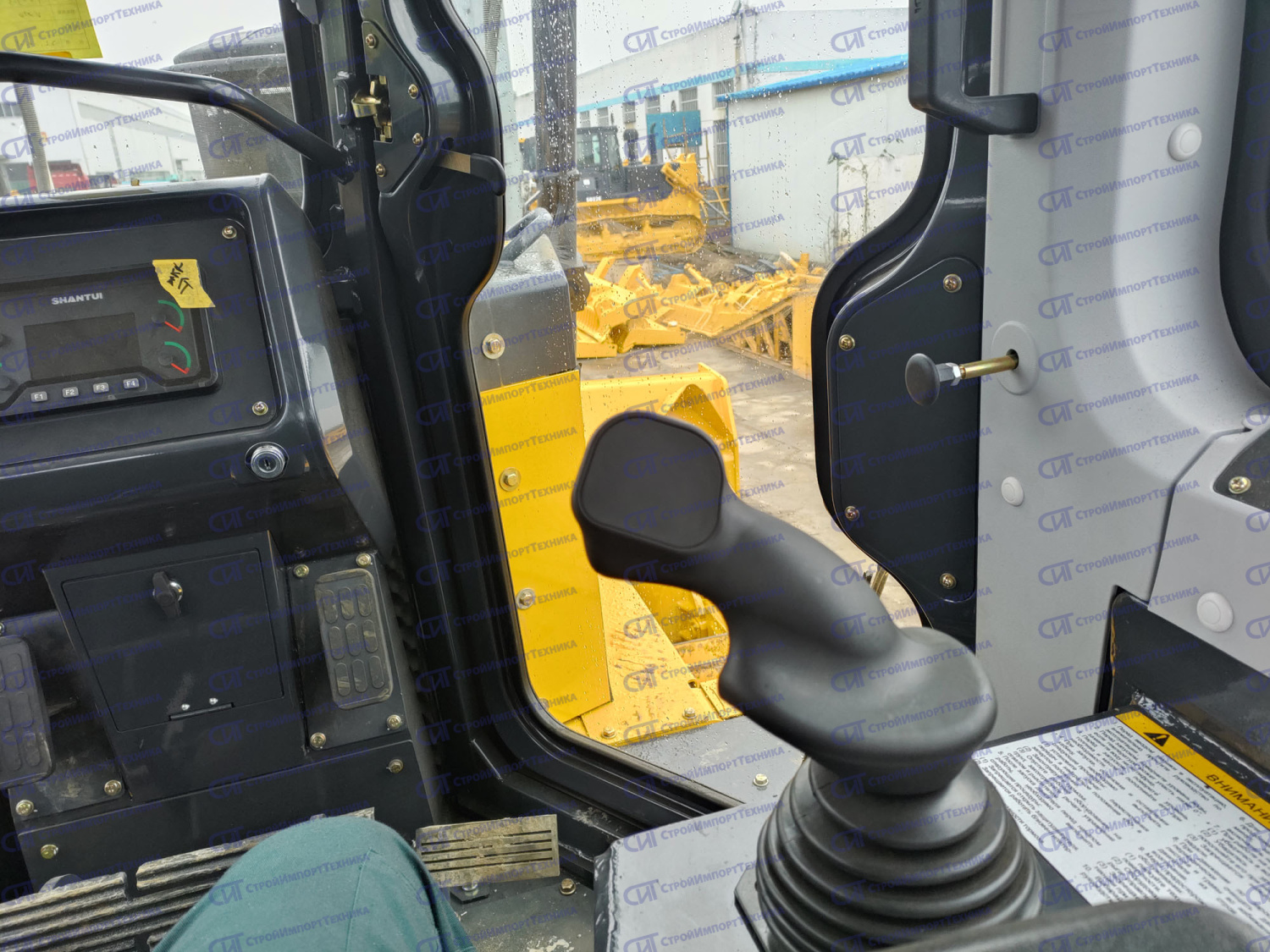

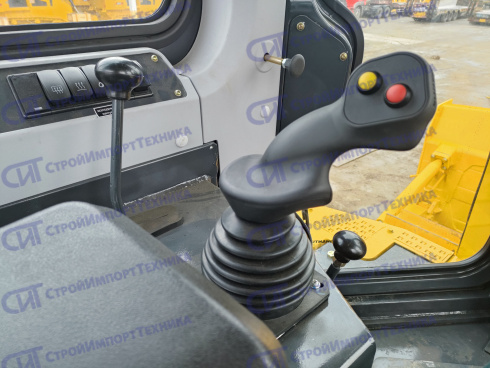

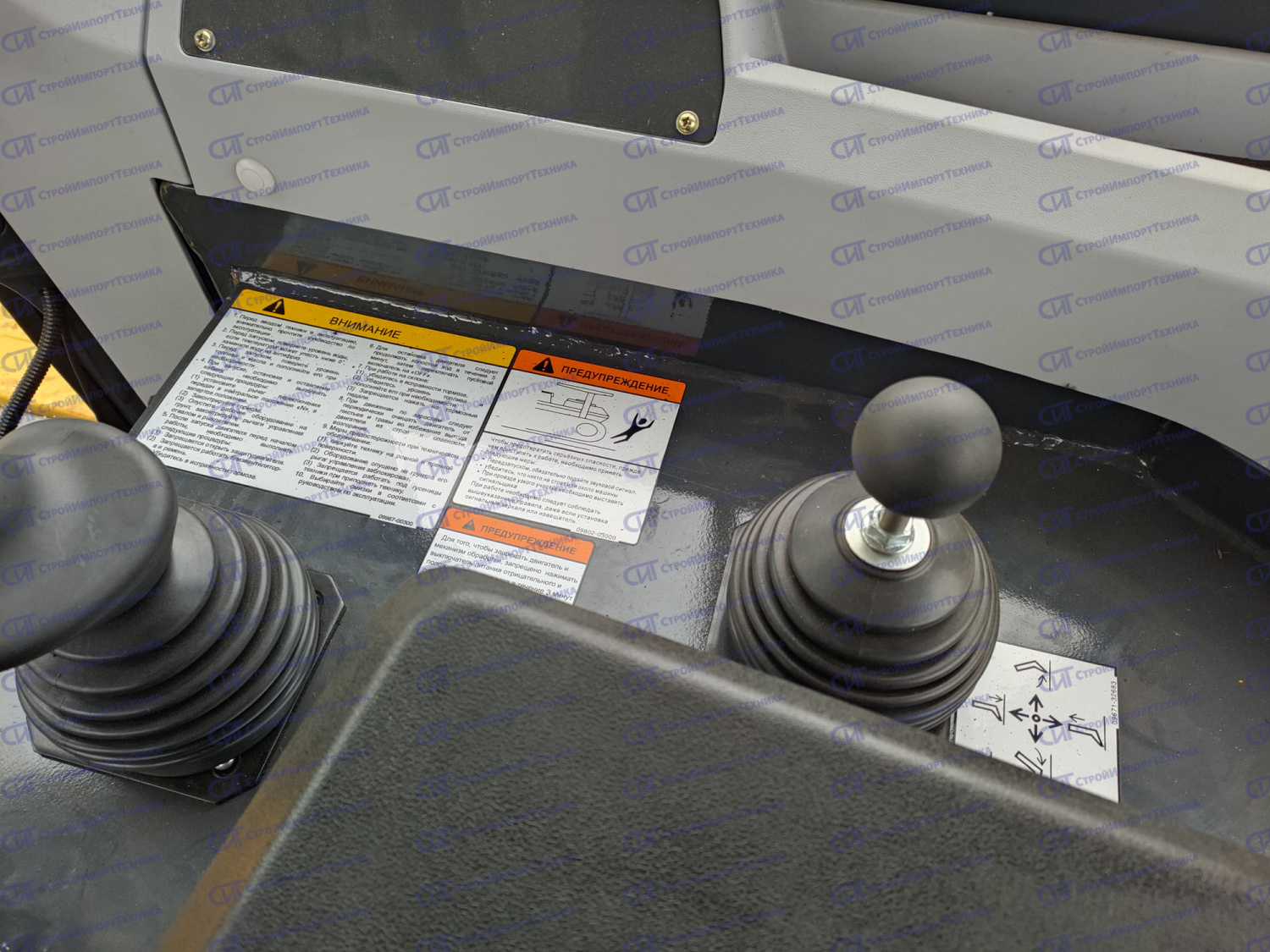

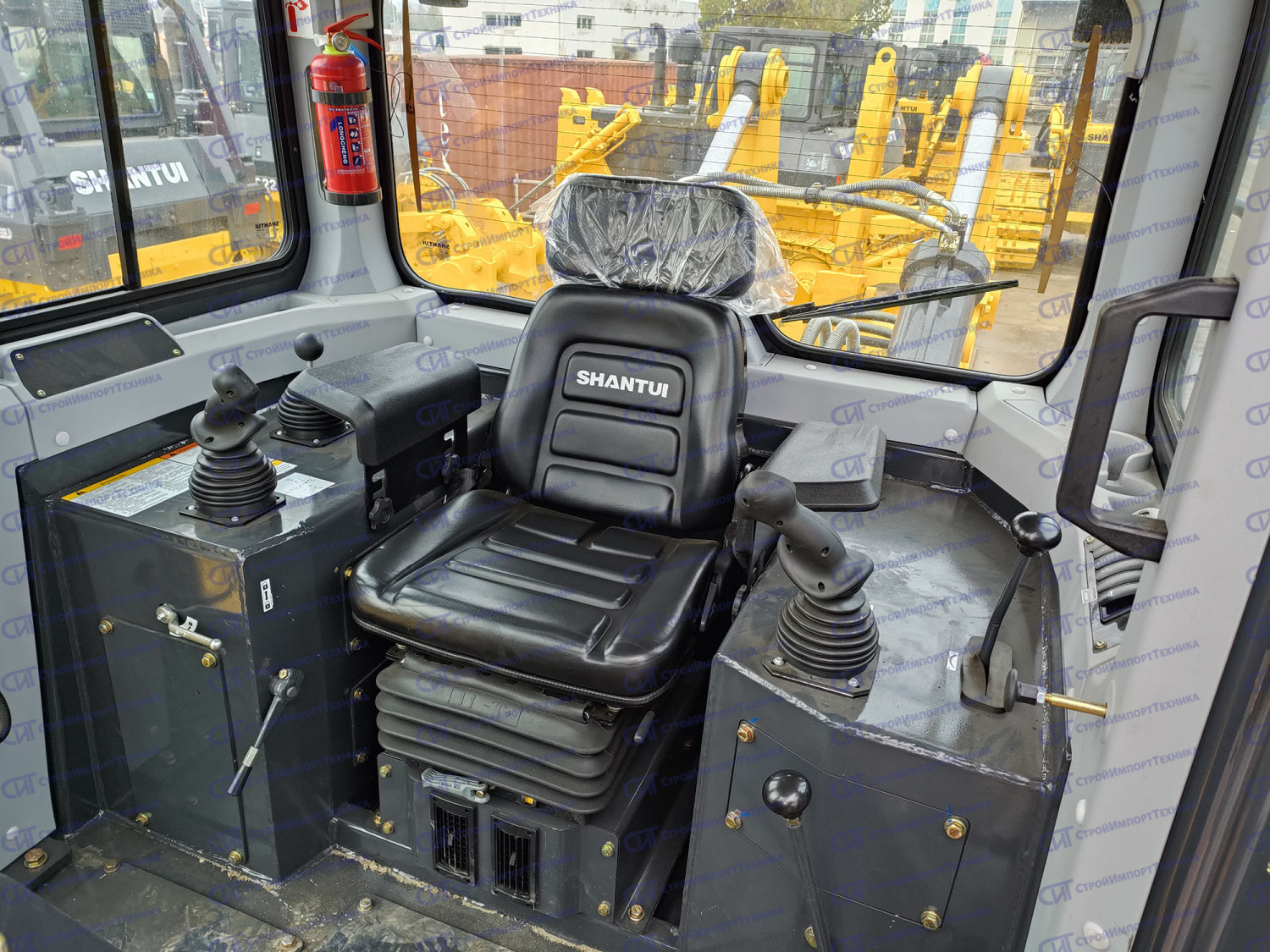

| Органы управления | Джойстик (левый) – управление ходовой частью
Джойстик (правый) – управление рабочим оборудованием |
| Отвал | Полусферический |
| Объем отвала | 9,0 куб. м. (ISO 9246:1988) |
| Тип рыхлителя | однозубый |
| Двигатель | |
| Двигатель | Cummins NTA855-C360S10 |
| Экологический стандарт | Tier - 1 (Евро1) |
| Полная мощность | 257 кВт/349 л.с. при 2000 об/мин |
| Полезная мощность | 235 кВт/320 л.с. при 2000 об/мин |
| Рабочий объем, л | 14,01 |

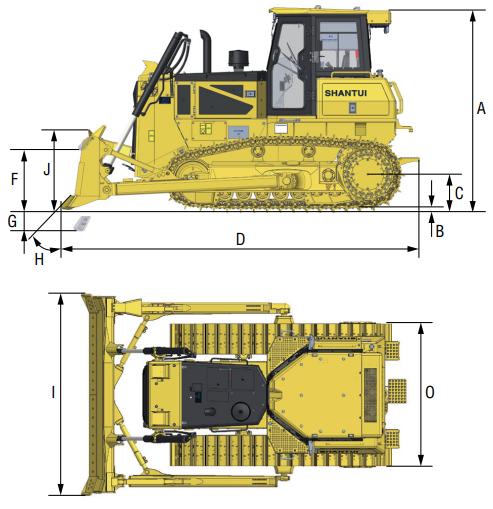

| A | Высота бульдозера (по крышу кабины) | мм | 3645 |
| А´ | Высота бульдозера (по выхлопную трубу) | мм | 3660 |
| B | Высота грунтозацепа | мм | 80 |
| C | Дорожный просвет | мм | 500 |
| D | Длина бульдозера (с тягово-сцепным устройством) | мм | 7014 |
| D´ | Длина бульдозера (с рыхлителем) | мм | 9185 |
| F | Максимальная высота подъёма отвала | мм | 1560 |
| G | Максимальная глубина резания грунта отвалом | мм | 630 |
| H | Угол резания отвалом | град | 55±3 |
| I | Ширина отвала | мм | 4130 |
| J | Высота отвала | мм | 1710 |
| O | Ширина бульдозера по внешней стороне гусеничных башмаков | мм | 2700 |

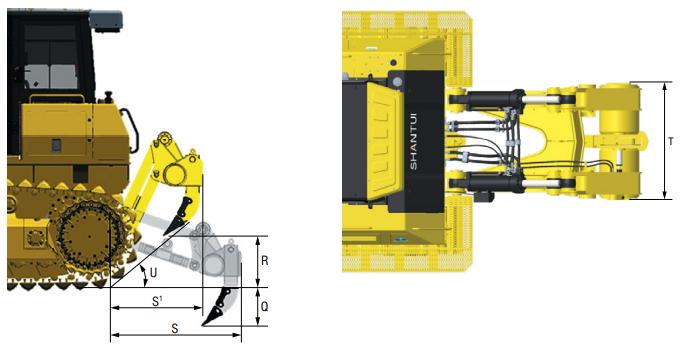

| Q | Максимальная глубина рыхления | мм | 955 |
| R | Максимальная высота подъёма рыхлителя | мм | 1250 |
| S | Длина рыхлителя (при рыхлении на масимальную глубину) | мм | 2930 |
| S´ | Длина рыхлителя (при максимальном подъёме) | мм | 2644 |
| T | Ширина рыхлителя | мм | 1186 |
| U | Задний угол съезда бульдозера (при максимальном подъёме рыхлителя) | град | 30 |
| Двигатель Cummins NTA855-C360S10 (EPA Tier 1 и EU Stage 1) |

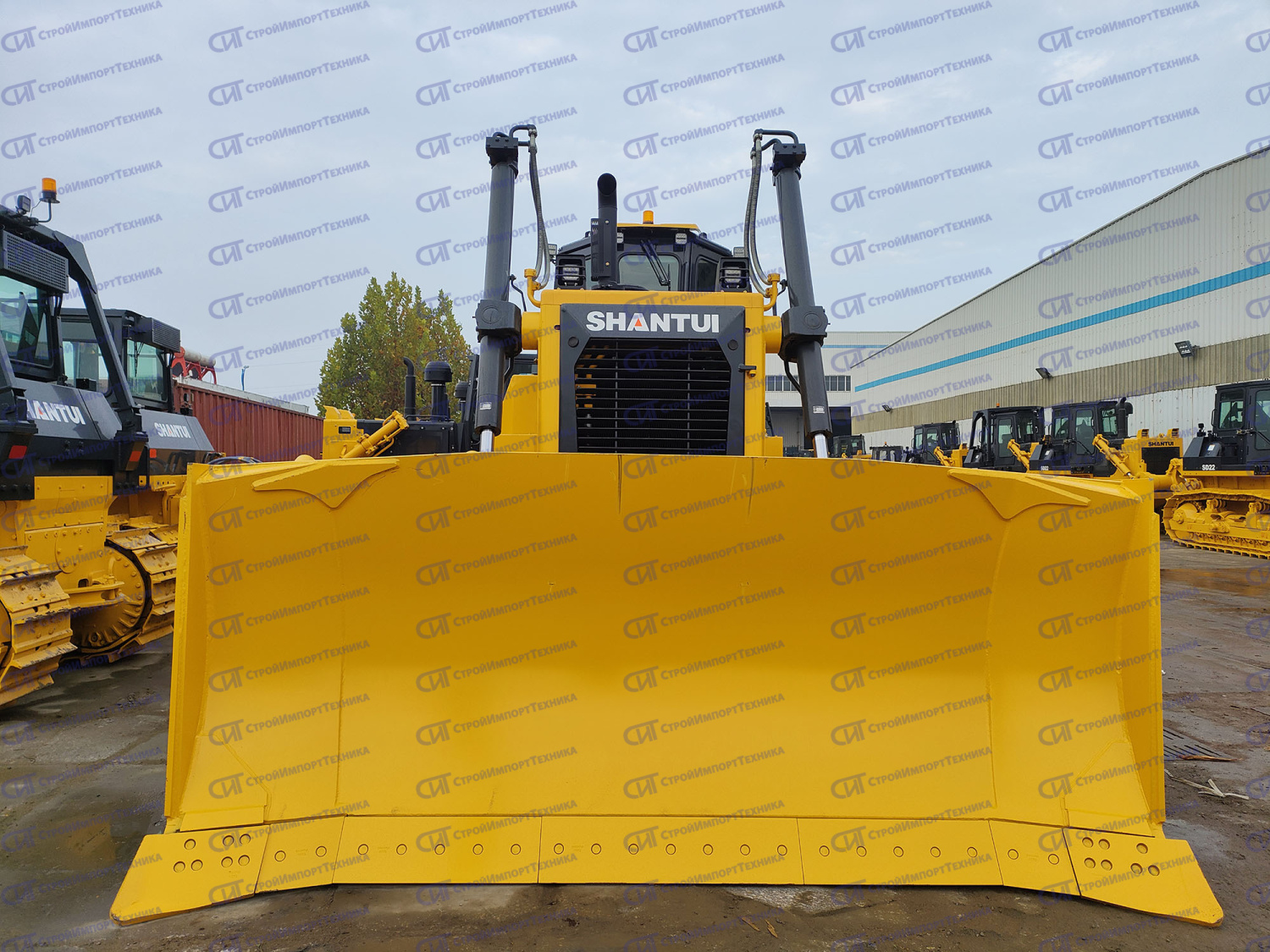

| Отвал полусферический с гидравлическим перекосом 9,0 м. куб (ISO 9246:1988) |
| Кабина c интегрированной системой безопасности ROPS/FOPS |
| Джойстик изменения направления движения и выбора скорости |

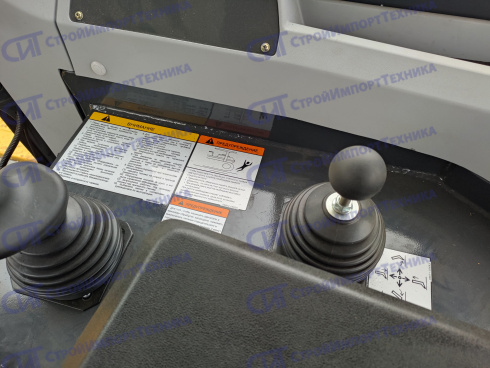

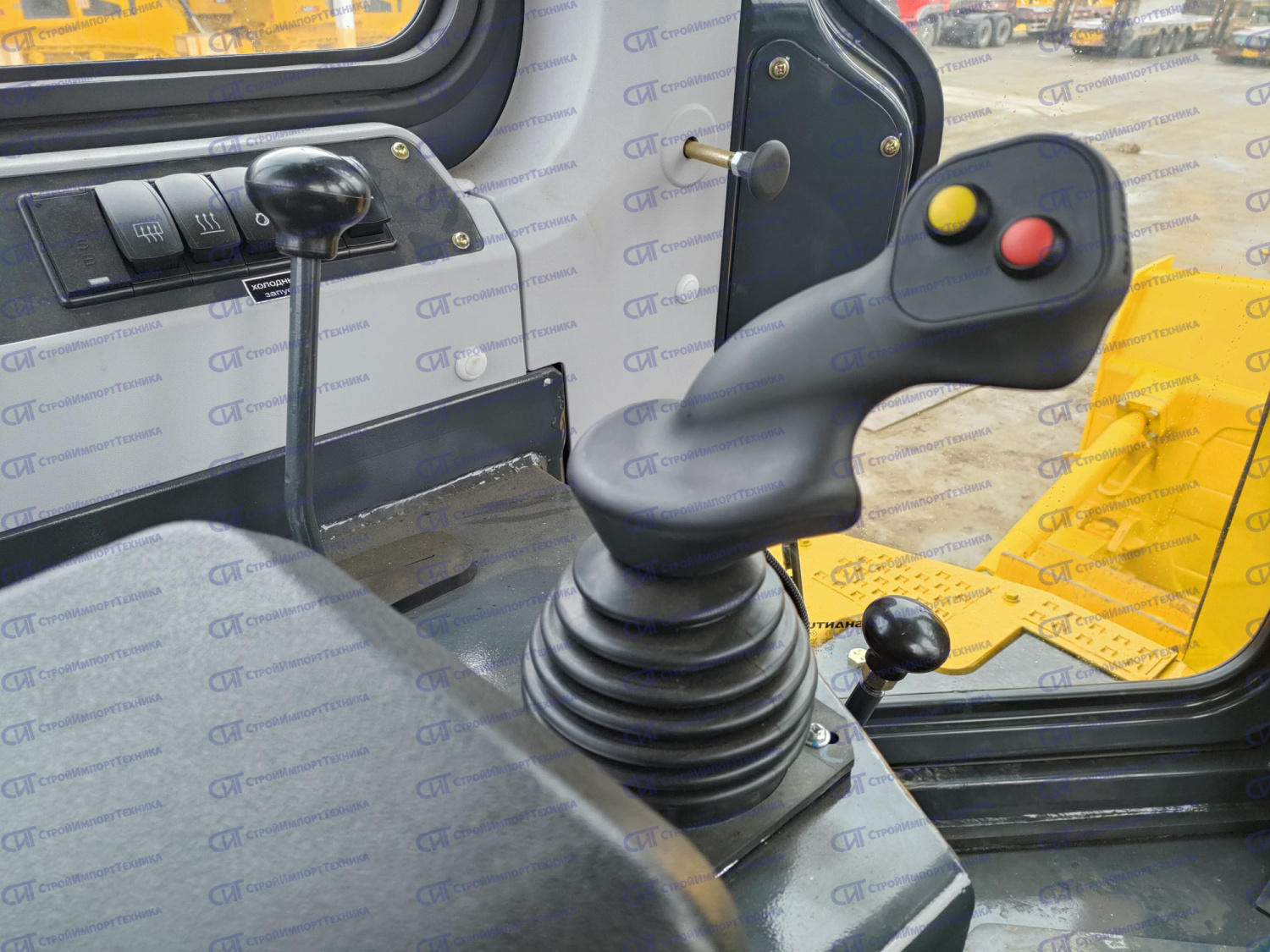

| Джойстики управления рабочим оборудованием (отвал и рыхлитель) |

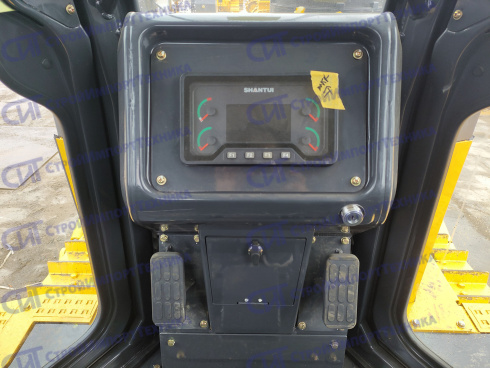

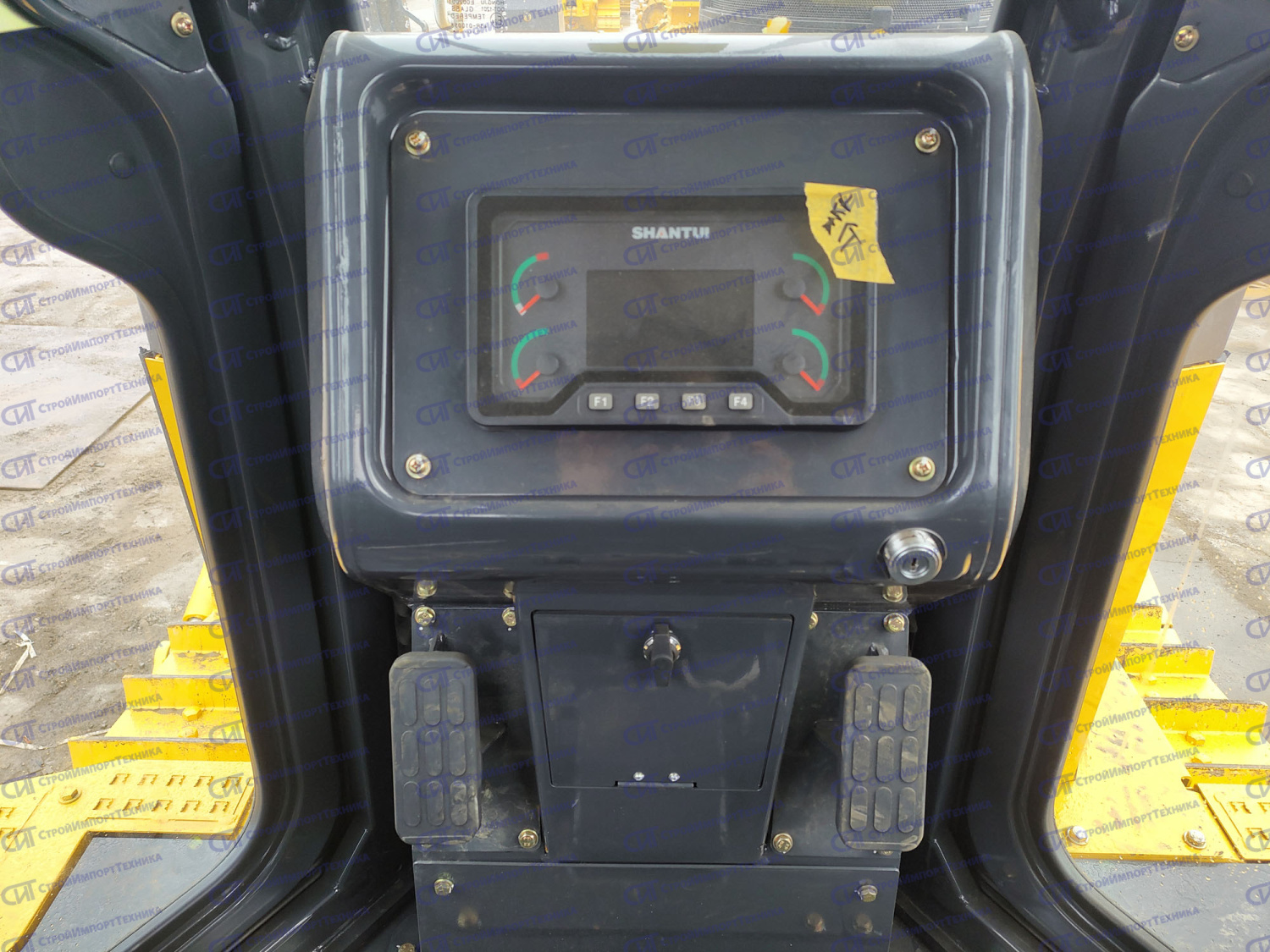

| LCD дисплей панели контрольно-измерительных приборов на русском языке |

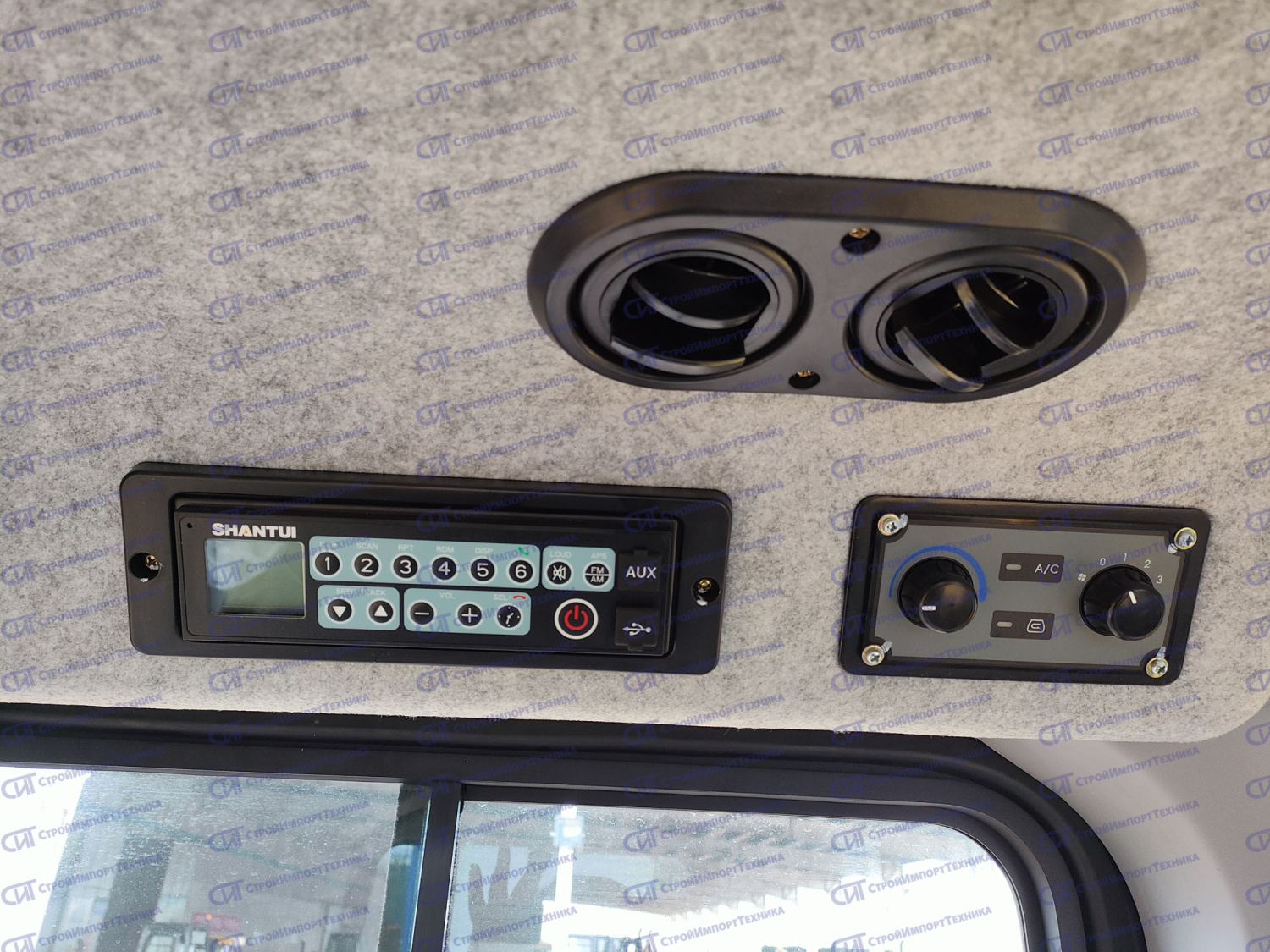

| Кондиционер и отопитель кабины (стандартный) |
| Отопитель кабины под сидением оператора (дополнительный) |
| FM/AM радиоприёмник с динамиками |

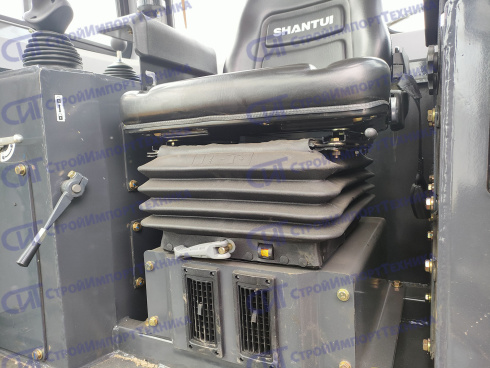

| Сиденье оператора на механической подвеске с ремнём безопасности |
| Шторка солнцезащитная переднего стекла кабины |
| Стекло кабины заднее с электрическим обогревом |
| Стеклоочиститель и стеклоомыватель переднего и заднего стекла кабины |
| Стеклоочиститель и стеклоомыватель правой и левой двери кабины |
| Переднее освещение LED фары 4 шт + 2 шт. по бокам крыши |
| Заднее освещение LED фары 2 шт |
| Боковая защита двигателя (крышки капота) |
| Рыхлитель один зуб |
| Башмак с одним грунтозацепом 560 мм |

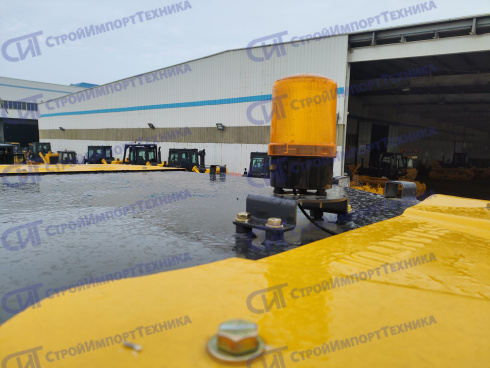

| Проблесковый маячок оранжевого цвета |
| Руководство по эксплуатации и техническому обслуживанию на русском языке |
| ЗИП |
